采样电阻标注的 1 mΩ、5 mΩ 或 10 mΩ，通常是在规定参考温度和低测量功率下得到的阻值。它并不保证器件焊到 PCB、承受工作电流并达到热平衡后仍保持同一个数值。温度系数（Temperature Coefficient of Resistance，TCR）、电流产生的自热、焊点和铜箔电阻，以及电压取样位置都会进入最终的电流测量误差。
因此，选型不能只把初始容差与放大器精度相加。正确顺序是先定义实际被测电流与允许误差，再估算采样电阻的工作温度和阻值变化，随后检查四线取样路径、放大器与模数转换器（Analog-to-Digital Converter，ADC），最后在热稳定后的真实 PCB 上验证整个通道。
采样电阻测量的是一个很小的电压
理想情况下，采样电阻两端的压降为 Vsense=I×R。例如 10 A 流过 1 mΩ 时，理想压降只有 10 mV；器件功耗却已经达到 P=I²×R=0.1 W。阻值只有 0.1 mΩ 的附加变化，就对应 10% 的电流换算误差，这也是焊点、铜箔和取样位置不能被忽略的原因。

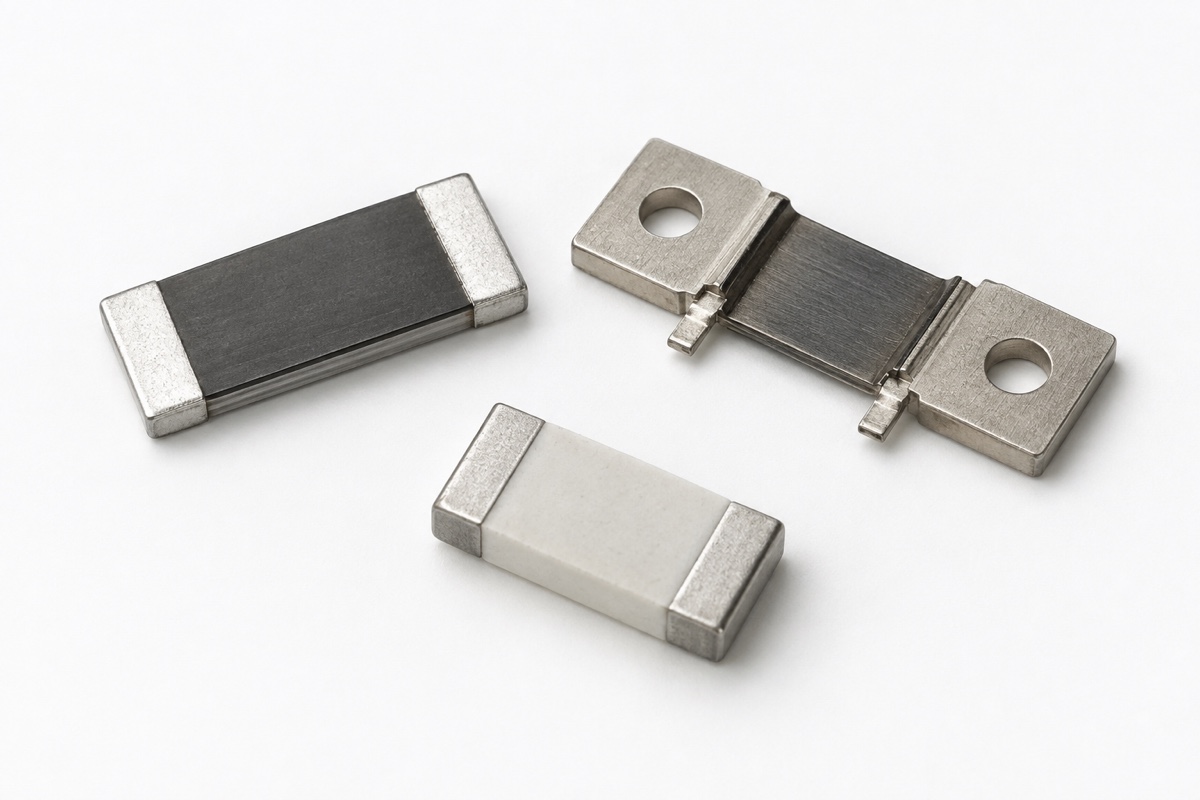

同一电阻值并不代表同一测量性能。金属电阻体结构、端子材料、封装尺寸、额定功率、TCR、热阻、PCB 焊盘和允许工作温度都会改变在载阻值。数据表中的初始容差只描述一个规定测量状态，不能覆盖全部工作温度与安装误差。
TCR必须连同参考温度和范围读取
TCR 常以 ppm/°C 表示，用于描述温度变化引起的阻值变化。一阶估算可写成 ΔR/R≈α×ΔT，其中 α 是 TCR，ΔT 是电阻体相对参考温度的变化。例如 +50 ppm/°C 的器件升温 60 °C，估算阻值变化约为 +0.3%。这个计算只适用于数据表声明的温区和定义，不能把典型值当最大值，也不能把线性近似外推到未规定区域。
还要区分电阻材料本身的 element TCR 与包括端子、连接材料及几何影响在内的 component TCR。Vishay 的采样电阻资料明确讨论了这两个层次。对于毫欧级器件，端接材料的温度响应可能与电阻体不同，因此只看合金材料的低 TCR，并不能证明整个成品在 PCB 上具有同样的温漂。
环境温度不等于电阻体温度
工作电流产生 I²R 功耗，使电阻体温度高于环境温度。器件温升取决于连续或脉冲电流、占空比、铜箔面积与厚度、过孔、气流、邻近热源和达到热平衡的时间。相同环境温度下，两块 PCB 可能得到不同的电阻体温度和不同的测量误差。
误差预算中的 ΔT 应尽量使用实际电阻体或原厂规定测点的温度，而不是直接使用机箱环境温度。若只能测外壳温度，需要说明测点、仪器、发射率或热电偶固定方式，并了解外壳温度与内部热点并非始终相同。厂家给出的温升曲线也必须与目标封装、焊盘和安装条件相匹配。
低电流校准不能代替满载稳定测量
低测量电流适合确认初始阻值，却不会复现额定负载下的自热状态。设备从冷机上电到热平衡期间，采样阻值可能逐步变化；如果软件在冷机时校准、在热机时测量，校准系数就可能把热漂移误当成真实电流变化。Vishay 的分流器资料也将低电流阻值与经过稳定后的在用阻值分开讨论。
验证时应记录时间轴，而不是只保存一个终值。至少要覆盖冷启动、典型稳态、最大连续电流、规定脉冲或峰值、最高环境温度和降载状态。脉冲平均功耗较低，并不自动表示峰值期间的电气与热应力已经合格；脉冲能力仍应以具体系列的数据表条件为准。
焊点和铜箔会进入被测电压
二线测量把电流路径上的端子、焊点和部分铜箔压降一并读入。对普通阻值电阻，这些附加毫欧可能很小；对亚毫欧或几毫欧采样电阻，它们可能与目标阻值处于同一量级。更麻烦的是铜的温度系数较大，板温改变时，这部分误差也会变化。
ROHM 的板级分析指出，焊料电阻、铜箔电阻和电压检测位置都会影响测得的 TCR 特性。因此，元件本身的四端结构只是起点；如果 PCB 上的 sense 走线没有从规定的 Kelvin 位置引出，仍可能把主电流焊盘或铜箔压降带入测量。
四线Kelvin连接解决什么，又不解决什么
四线 Kelvin 连接把大电流端子与高阻抗电压检测端子分开，使检测回路尽量不承载主电流。布局时应让成对 sense 线从器件规定位置对称引出，远离高电流铜箔中的额外压降，并控制回路面积与耦合。具体焊盘和引出点应服从目标型号的数据表或应用说明，而不是套用通用示意图。
Kelvin 连接不能消除所有误差。器件自身的容差、TCR、自热、热电势、放大器失调与漂移、输入共模范围、增益误差、带宽、ADC 参考误差和采样时序仍然存在。高侧测量还要检查共模瞬态和输入保护，开关电源或电机 PWM 场景则要区分瞬时峰值、平均值与滤波后的读数。
怎样建立可审核的误差预算
- 定义电流范围、连续与脉冲波形、带宽、环境温度、允许压降和总测量误差。
- 锁定完整料号，读取初始容差、最大或典型 TCR、参考温度、规定温区、功率降额、脉冲条件和推荐焊盘。
- 按最坏电流估算 I²R，结合原厂热条件或样板测量确定稳定温升，再计算对应的阻值漂移。
- 分别列出焊点与铜箔、Kelvin 取样位置、放大器失调/增益/漂移、ADC 参考与量化、滤波及校准残差。
- 在真实 PCB 上用独立参考仪器做冷机、热稳态和动态验证，并在布局、料号、铜厚或散热条件改变后重新确认。
这套流程应与电阻器类型与结构结合使用：金属条、金属箔、薄膜与线绕结构的寄生参数和热路径不同。关于温度改变阻值但不必然改变器件分类，可参考线性与非线性电阻；更广的器件术语入口见电子元器件类型与功能。
常见问题
采样电阻标称TCR很低，是否就不需要热测试？
不能。低 TCR 只能降低单位温差对应的阻值变化，不能说明实际温升、端接影响、焊点铜箔误差或放大器漂移。仍需在真实功耗和散热条件下测量热稳态误差。
使用四端采样电阻后，PCB布局是否不再重要？
仍然重要。sense 线必须从原厂规定位置引出并避开主电流压降；不正确的焊盘、过孔或取样点仍会把铜箔和焊点电阻带入结果。
能否在室温下校准一次，覆盖全部工作温区？
只有当完整误差预算和验证证明可以时才行。高精度系统通常需要温度补偿、分段校准或限制工作区，并保留参考仪器、稳定时间和校准电流等条件。
结论
采样电阻的真实测量误差来自一个通道，而不是一个 TCR 数字。先把参考温度、实际自热、端接与 PCB 取样位置放进电阻误差，再叠加放大器、ADC 和校准残差；最后用目标料号和真实板卡在冷机、热稳态与动态边界下验证，才能判断毫欧级电流测量是否满足设计要求。
参考：Vishay, Temperature Coefficient of Resistance for Current Sensing；Vishay, Power Metal Strip Shunts / Current Shunts；Bourns, Current Sense Resistors for Accurate Current Measurement；ROHM, Effects of Board Design on TCR Characteristics。
