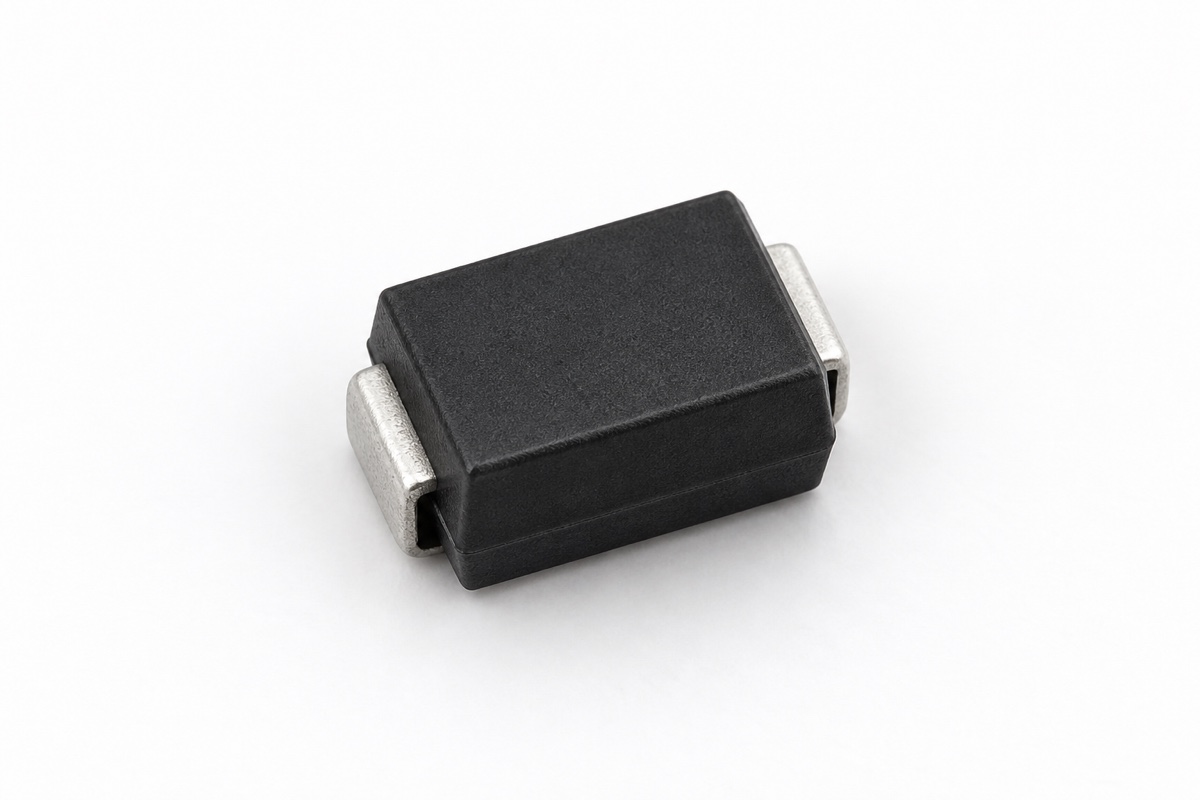

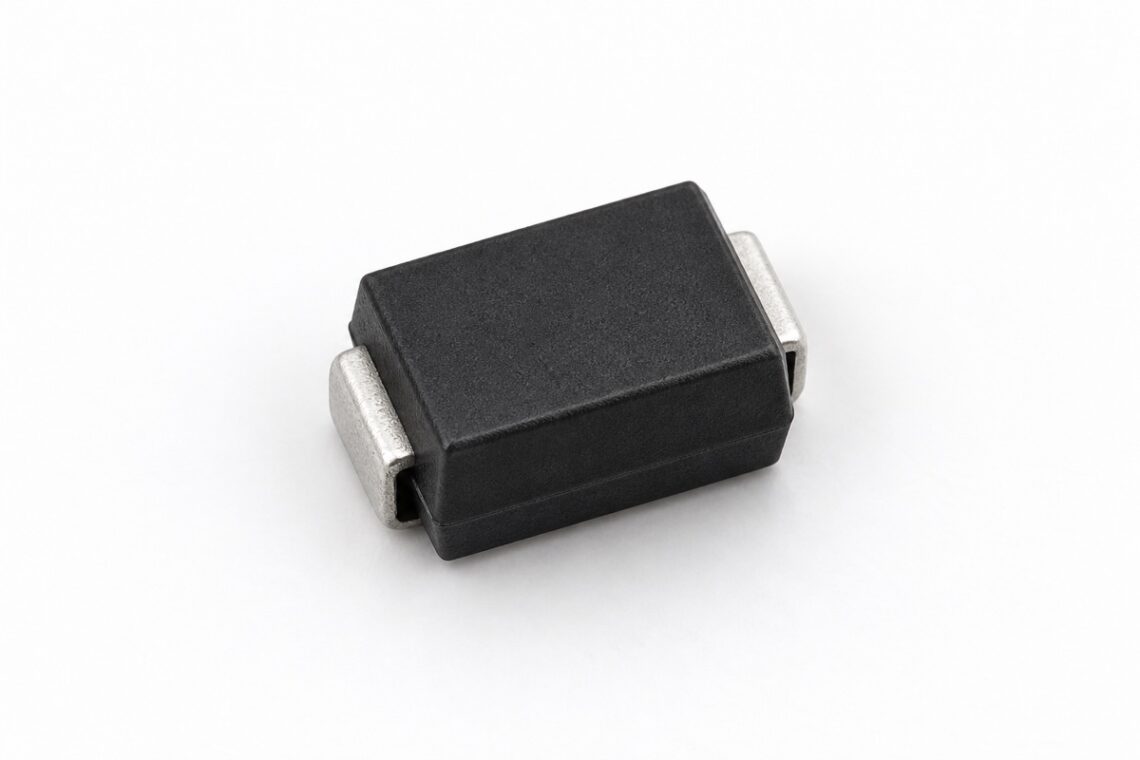

TVS 二极管标注“600 W”或“3 kW”，并不等于它在任何瞬态下都能吸收同样的峰值功率。这个数字通常绑定指定电流波形、脉冲宽度、初始结温和非重复条件；只抄一个瓦数，就会把不同热过程当成同一额定值。
正确做法是先定义实际瞬态，再回到具体系列的数据表。除了峰值功率，还必须同时核对钳位电压、峰值电流、结温、脉冲次数、间隔、封装散热和后级耐压，最后在目标 PCB 上验证。
峰值脉冲功率不是一个脱离条件的“容量”
数据表中的峰值脉冲功率常写作 PPP 或 PPPPM。在指定测试点，它通常对应峰值脉冲电流 IPP 与该电流下钳位电压 VC 的乘积；两者必须来自同一波形和同一测试条件。它描述瞬时电应力，不是连续耗散功率，也不是焦耳能量。
能量需要对整个脉冲积分：E = ∫v(t)i(t)dt。把峰值功率直接乘以一个持续时间，只在已经确认波形形状并接受相应近似时才有意义。若电流上升、尾部衰减或钳位电压随电流变化，实际积分结果会与简单矩形估算不同。
为什么 8/20 μs 与 10/1000 μs 不能互换
8/20 μs 和 10/1000 μs 描述不同的电流时间轮廓：前者尾部短，后者持续时间长得多。即使两个事件有相同峰值电流或相同瞬时峰值功率，半导体结承受的总能量、热扩散范围和峰值结温也会不同。因此，“某器件可承受 10/1000 μs 下的某个功率”不能直接变成“8/20 μs 下也同样”，反向推导也不成立。
必须查看具体数据表标出的测试波形。若实际浪涌来自 IEC 61000-4-5、电感关断、负载突降或其他源，先确定源阻抗和流过 TVS 的真实电流，而不是只看开路电压或发生器名义等级。波形基础可继续参考 浪涌能量与波形的关系。
脉宽曲线只能在规定边界内换算
不少 TVS 数据表提供“峰值脉冲功率—脉宽”曲线。曲线通常以非重复脉冲和规定初始结温为前提，用来估计同一系列在其他脉宽下的能力；它不是跨系列、跨封装或跨波形的通用换算尺。图中的典型曲线、最大额定曲线和安全工作区也必须区分。
读取时要确认横轴对脉宽的定义。例如某些 10/1000 μs 波形把脉宽定义为电流从峰值衰减到 50% 的时间。若你的脉冲是方波、半正弦或多峰振铃，不能只取一个“看起来相同”的时间点套线，应该按原厂方法或热阻抗数据评估，并用实测波形校核。
初始温度和 PCB 条件会降低可用能力
峰值额定值经常以 25 °C 的初始结温或环境温度为条件。设备在高温环境、连续偏置或前一次脉冲之后启动时，结温余量已经减少，必须按数据表的功率或电流降额曲线处理。这里的“温度”究竟是环境温度、结温、壳温还是引线温度，也不能混读。
封装焊盘、铜面积、层数和热路径会影响热量向 PCB 扩散。原厂曲线若给出指定铜焊盘条件，就不能把该结果无条件搬到更小焊盘或密闭热环境。类似的额定边界问题，也可对照 MOV 温度降额的读取方法理解，但不能把 MOV 的曲线数值用于 TVS。
单次脉冲额定值不等于重复脉冲能力
“Non-repetitive pulse”表示器件在一次脉冲前有规定的初始热状态，并不证明它能按任意频率反复承受同样应力。重复脉冲要检查每次能量、重复周期、占空比、平均功耗、热恢复时间和寿命退化；若数据表只给单次曲线，应向原厂确认或在最不利热条件下验证。
还要考虑瞬态簇而不是只看单个标准脉冲。前一脉冲留下的温升会改变下一脉冲的裕量，装配偏差和环境温度会进一步收紧边界。关于“单次额定值不能代表重复能力”的通用判断，可参见 单次与重复浪涌的区别。
更高的峰值功率不一定带来更低的残压
峰值脉冲功率首先是生存能力指标，不是保护效果的单一排名。后级是否安全取决于 TVS 在实际电流、波形、温度和布局下产生的钳位电压，以及 PCB 寄生电感引起的额外过冲。两个器件即使功率额定值相近，也可能具有不同的工作电压、击穿区间、动态电阻和钳位表现。
因此选型必须先建立保护窗口：正常最高工作电压要低于允许的反向工作电压，而最坏条件下的残余电压又必须低于被保护器件的耐受限值。器件技术路线的比较可参考 MLV 与 TVS 二极管的比较，但最终结论仍需落到具体订货型号和系统测试。
实用判读流程
- 记录瞬态来源、开路电压、源阻抗、流过 TVS 的电流波形、脉宽、极性和次数。
- 确认具体型号的 VRWM、VBR、VC、IPP 与 PPP 是否属于同一测试条件。
- 按数据表的脉宽曲线和温度降额曲线计算可用上限，不跨系列外推。
- 对重复脉冲单独核对平均功耗、占空比和热恢复，不能沿用单次额定值。
- 在最坏工作电压、温度、布局和容差下测量 TVS 电流、器件端电压与后级节点电压。
常见问题
TVS 标注 600 W，能否承受 600 W 的连续功耗？
不能。600 W 通常是指定短脉冲波形下的峰值能力；连续功耗要看稳态热额定、结温上限和实际热路径。
同为 3 kW 的 TVS，保护能力是否相同？
不一定。还要比较额定波形、工作电压、钳位电压对应的测试电流、温度、封装和布局，不能只按瓦数替换。
脉冲比数据表更短，是否一定安全？
不能只凭“更短”判断。上升沿、峰值电流、寄生电感过冲、波形形状和重复率仍可能超限，应使用该系列曲线并做实测。
能否用 P = V × I 直接完成选型？
这个乘积只说明对应时刻的功率。选型还需要能量积分、温度和重复应力评估，以及钳位后端节点是否低于系统耐受值。
结论：TVS 峰值脉冲功率必须与波形、脉宽、初始温度和重复条件一起读取。先确认器件能否生存，再验证它能否把实际节点电压限制在安全范围内，才是一套完整的保护判断。
参考资料：onsemi AND9055/D：TVS 峰值功率额定值的含义；onsemi AND8308/D：ESD/TVS 数据表参数解读；Vishay TPSMC 系列数据表与功率/温度曲线。
