BOM 上写着“600 Ω @ 100 MHz、500 mA”的铁氧体磁珠，电源轨实际只有 100～300 mA，为什么样机的噪声抑制仍可能不如预期？因为这两个数字回答的是不同问题：600 Ω 只对应指定频率和测试条件，500 mA 也可能对应某个温升边界；它并不承诺器件在该直流电流下仍保留 600 Ω。
判断一颗磁珠能不能用，需要同时过两道门。第一道是热门槛：DCR、自发热、环境温度、PCB 散热和降额是否满足原厂条件。第二道是滤波门槛：完整料号在真实直流偏置、温度和目标噪声频段下，是否仍有足够的 Z、R、X 与板级衰减。热通过不等于 EMI 通过。若要先了解器件类别，可参阅常见电子元器件分类与作用。
磁珠的阻抗不是一个固定电阻
磁珠的复数阻抗可写成 Z = R + jX，其幅值为 |Z| = √(R² + X²)。这里的 R 是阻抗的总实部：它包含 DCR，也包含随频率变化的交流损耗（例如磁芯损耗）；因此，R(f) 不能与数据表中的单一 DCR 数值互换。X 则包含与等效电感、寄生参数相关的电抗。Analog Devices 的简化模型把 DCR、等效电感、寄生电容和交流磁芯损耗分开，说明磁珠会随频率经历偏感性、偏阻性和寄生电容影响增强的区域（S7）。
因此，“600 Ω @ 100 MHz”只是一个单点阻抗幅值，不能说明 1 MHz、10 MHz 或整段噪声频谱，也不能把 600 Ω 当成串联电阻使用。读曲线时至少要区分 |Z|、R 和 X/XL；如果只看一条 |Z| 曲线，就看不到损耗峰、感性区以及两者在偏置后是否同步变化。

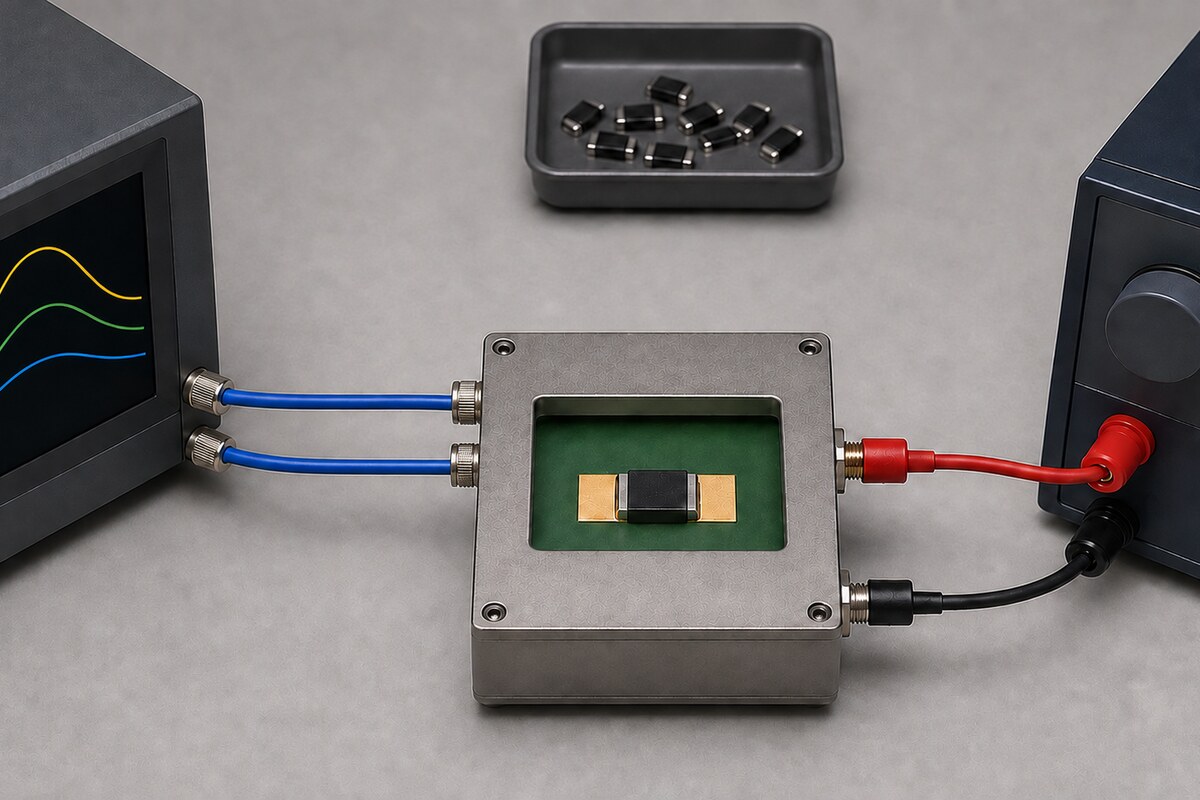

DC bias 为什么会改变整条 Z/R/X 曲线
直流负载电流会建立静态磁化场，把铁氧体的工作点推向饱和区域。增量磁导率下降后，等效电感会降低；在感性区域，XL = 2πfL 也随之下降。Murata 对片式磁珠的说明指出，大电流造成的磁饱和会降低阻抗；在其所述现象中，电流减小时性能可以恢复，但电流脉冲存在期间仍可能失去预期的滤波作用（S1）。这不等于过热、损伤、老化或可靠性风险都可忽略。
真实曲线不会简单地按一个固定比例整体下移。Würth Elektronik 的 ANP045b 以具体器件模型说明：DC bias 增大时，等效电感与阻尼电阻会变化，其模型中的寄生电容近似不变，阻抗峰和谐振形状也会移动（S3）。这只是该应用笔记、该模型和所列料号的解释，不能推广成“所有磁珠的 R 一定下降”或“寄生电容永远不变”。原文另有一句在 742861160 与 742841160 之间出现料号矛盾的 8 GHz 表述，本文明确不采用。
额定电流通常先回答温升，而不是阻抗保持
原厂资料经常把额定电流与规定温升绑定。Murata 的 BLE32PN300 页面示例把 10 A 额定电流与 ΔT ≤ 40 °C 相连，并把 100 MHz 阻抗、DCR、额定电流和包含自发热的工作温度分别列出（S2）。这能说明该页面示例的定义，不能替所有厂商或系列规定同一个温升阈值。
热效应和磁偏置也不能混成同一原因。电流产生的磁化场可立即改变增量响应；DCR 的 I²R 损耗则随时间抬升器件温度，温度又可能进一步改变磁性。工程记录应分别检查偏置曲线与稳态温升，并把环境、占空比、散热和降额写清。观察到阻抗下降不等于已经过热；温升合格也不证明目标频带的衰减合格。
同为 0603、600 Ω，也可能是两种偏置表现
下面只比较两个被原厂应用笔记绑定的完整订货号。数值来自各自数据表，曲线仍是 typical，不是保证下限，也没有从图上人工估读“剩余多少欧姆”。
| 字段 | 742861160 | 742863160 |
|---|---|---|
| 封装与版本 | 0603，Rev 005.000，2020-03-03 | 0603，Rev 004.000，2020-03-03 |
| Z @ 100 MHz | 600 Ω ±25% | 600 Ω ±25% |
| Zmax | 900 Ω typ. @ 350 MHz | 950 Ω typ. @ 600 MHz |
| IR1 | 200 mA max @ ΔT=20 K | 400 mA max @ ΔT=20 K |
| IR2 | 500 mA max @ ΔT=40 K | 500 mA max @ ΔT=40 K |
| DCR @ 20 °C | 0.27 Ω typ. / 0.9 Ω max | 0.22 Ω typ. / 0.35 Ω max |
| 公开偏置曲线 | 100/200/300/500 mA | 100/250/400/500 mA |
742861160 数据表（S4）和742863160 数据表（S5）共同支持的窄结论只有一个：同封装、同一频点的标称阻抗，甚至同为 500 mA @ ΔT=40 K，也不能推出相同的 DC-bias 阻抗保持或相同的全频表现。不能据此宣称某一种材料普遍更好，也不能跨系列排名。
怎样给一条曲线建立完整“身份证”
任何曲线读数、截图或仿真数据进入评审表前，至少记录：
- 制造商、完整可订购料号、系列和封装；
- 数据表 revision/date 或模型工具版本；
- 纵轴究竟是 |Z|、R、X/XL、L、S21 还是插入损耗；
- 目标频率点或完整扫频范围，而不是默认 100 MHz；
- DC bias 的稳态值、峰值与脉冲持续时间；
- 环境温度、器件温升、DCR 条件和适用降额；
- 数据属于 typical、simulation、measured example、tolerance 还是 guaranteed limit；
- 来源给出的夹具、校准、PCB、源阻抗、负载和并联电容条件。
若数据表只有 “Z @ 100 MHz”，没有偏置曲线，就应向原厂索取模型或在实际偏置下测量，不能从额定电流猜剩余阻抗。术语背景可对照常见电子元器件中英文缩写；若要区分磁珠与馈通滤波结构，可继续阅读阵列与馈通滤波器，但这些概览都不能代替对象级证据。
还要确认曲线的横轴究竟是器件电流、环境温度还是频率。有些选型工具允许同时改变多个条件，导出的截图若丢失图例和版本，后续评审便无法复现。最稳妥的做法是保存原始链接、检索日期和完整条件表，而不是只在 BOM 旁写一个“降额后可用”的结论。
ADI 数值示例的证据边界
ADI 的 AN-1368 提供了带偏置测量与磁珠加电容网络的系统示例，但其中的电流百分比、阻抗变化、截止频率和 dB 结果只属于文章所列器件与测试网络，不能写成通用安全余量。文章使用简写 TDK 料号 MPZ1608S101A；当前 TDK 页面列出的完整料号是 MPZ1608S101ATAH0（S8）。没有修订对应关系时，两者不能自动视为同一测试对象，更不能把 ADI 曲线改写成 TDK 当前规格保证。
同一 ADI 示例还涉及 Würth 742792510。其 Rev 006.000 数据表把 1812 器件的 5 A 与 ΔT=20 K、6 A 与 ΔT=40 K 分别绑定（S6）；这只能核验热额定身份，不能把 ADI 实测结果转换成 Würth 的 guaranteed limit。
板级验证：从噪声频带开始，而不是从目录数字结束
- 先测量或定义真正要抑制的噪声频点与频带，确认验收对象是纹波、振铃、传导骚扰还是功能干扰。
- 建立电流包络：典型值、最大稳态值、启动和负载阶跃，并标明环境温度、占空和持续时间。
- 获取目标完整料号在各工作点的偏置相关 Z/R/X 数据；若只有 typical 曲线，就明确保留余量与不确定性。
- 把偏置后的模型放入实际源阻抗、负载、去耦电容、ESR/ESL 与布局寄生组成的网络。磁珠加电容可能产生新的谐振，不能只比较孤立器件。
- 在目标 PCB 上比较有/无磁珠、不同负载与温度下的频谱、纹波、振铃、插入损耗或发射，同时记录器件温升。
- 用系统的 EMC 或功能限值签核；“没有超过额定电流”只能完成部分检查。
常见问题
磁珠没有超过额定电流，阻抗还会下降吗？
会有这种可能。额定电流常与热条件绑定，阻抗保持必须另查完整料号在实际频率、DC bias 和温度下的数据。
磁珠饱和后会永久失效吗？
Murata 对其所述磁饱和现象说明减小电流后性能可恢复，但偏置存在期间仍可能失去滤波能力。这不是对过热、机械损伤、长期可靠性或所有材料回线的保证。
600 Ω 磁珠就是 600 Ω 电阻吗？
不是。600 Ω 是指定频率和条件下的阻抗幅值；R/X 构成会随频率、材料和偏置改变，DCR 又是另一个参数。
额定电流选成负载电流的两倍是否足够？
它最多是初筛思路，不能保证目标频带的阻抗、网络衰减或温升。仍需查具体曲线并完成板级验证。
为什么两颗同为 600 Ω、0603 的磁珠效果不同？
一个目录单点没有定义材料、DCR、损耗峰、整条频谱和偏置响应。只有完整料号与完整工作条件才能形成可复核比较。
结论：热额定与滤波有效性分开签核
