NTC耗散系数怎么决定自热测温误差？

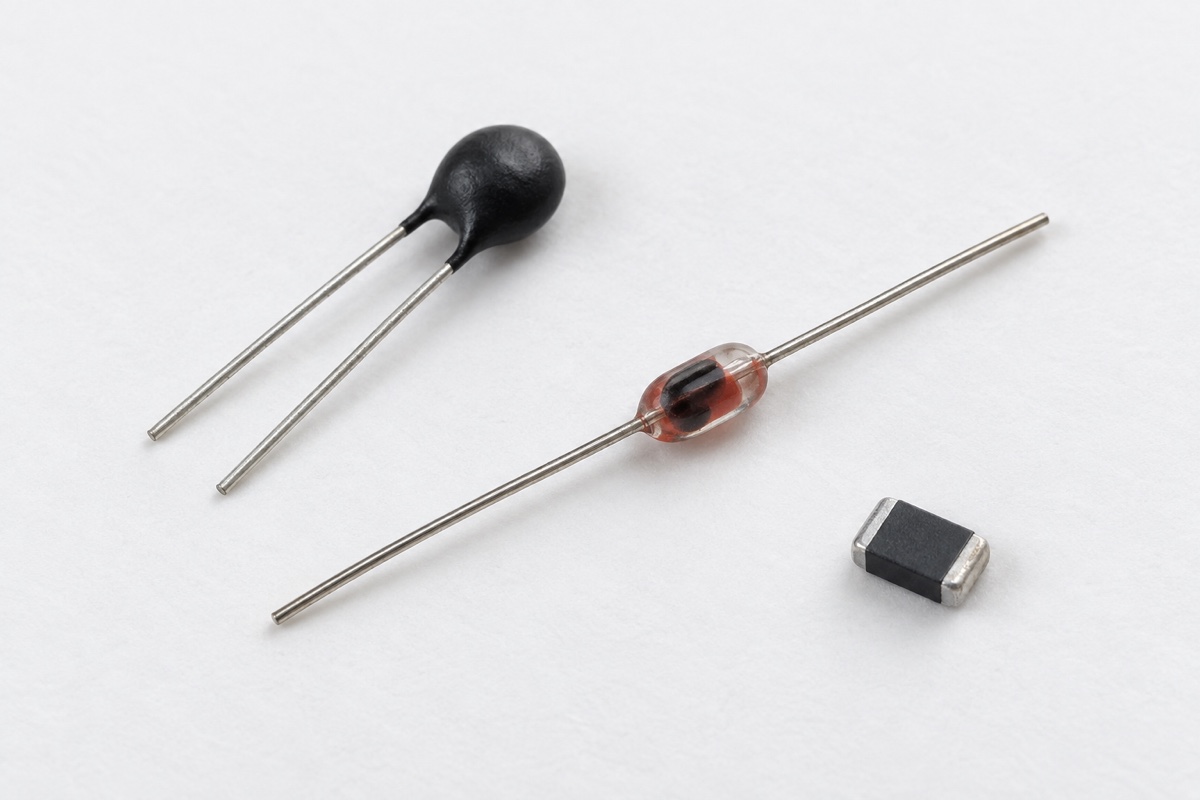

NTC 热敏电阻测温时必须流过电流，电流又会产生焦耳热，使元件温度高于被测环境。此时电阻变化既包含真实温度，也包含测量电路自己制造的温升。数据表中的耗散系数（dissipation factor 或 heat dissipation constant，常记为 δ_th）可以帮助估算这项误差，但它不是一个脱离介质、安装和温度条件仍保持不变的通用常数。

正确做法不是简单规定“测量电流越小越好”，而是先给出允许的自热温升，再把激励电压、电阻范围、采样时间和实际散热条件一起计算。最后还要在目标 PCB、探头结构或被测介质中验证，因为静止空气下的数据不能直接代表灌封探头、流动液体或紧贴铜面的安装状态。

耗散系数表示稳态温升需要多少功率

耗散系数常以 mW/K 或 mW/°C 表示。在规定条件下，稳态近似关系为 P=V×I=I²R=δ_th×(T−T_A)，因此可写成 ΔT≈P/δ_th。若某 NTC 在规定条件下的耗散系数为 1 mW/K，0.1 mW 的电功率对应约 0.1 K 的一阶稳态温升；这只是条件匹配时的初算，不是完整产品保证。

更大的耗散系数表示在同样温升下可以向周围释放更多热量，因此相同功率造成的自热较小。但不能只凭数值判断传感器“更准确”：封装、响应时间、热耦合位置和被测对象也会改变动态与稳态误差。耗散系数与热时间常数分别描述稳态散热和温度变化速度，二者不能互相替代。

为什么数据表数值不能直接搬到整机

TDK 的通用技术资料指出，NTC 的热特性通常是在规定环境中测得，静止空气、搅动空气、夹持方式和客户后续装配都会改变结果。引线向 PCB 导热、焊盘铜面积、灌封胶、保护套管、探头与表面的接触压力，以及气体或液体的流速，都可能改变实际 δ_th。

因此，比较两个耗散系数前必须核对测试介质、环境温度、装夹、封装和测量方法。即使单位相同，测试条件不同也不能直接排序。把某颗裸珠在静止空气中的数值用于金属壳探头，或者把贴片 NTC 的产品页数值用于自定义大铜面 PCB，都可能低估或高估自热。

最大允许功率不是测温功率目标

最大功率主要是安全与可靠性边界，通常还随环境温度降额；它不代表施加该功率后仍能忽略测温误差。Vishay 的 NTC 应用说明把 zero-power resistance 定义为继续降低测量功率时阻值不再出现可辨变化的状态，并强调微型 NTC 对测量电流尤其敏感。

测温设计应从允许温升反推功率预算。例如允许自热不超过 0.1 °C、目标安装条件下确认的耗散系数为 1 mW/K，则初步功率上限为 0.1 mW。对 10 kΩ 的 NTC，以恒流近似计算，I≤√(P/R)，得到约 100 µA；但 NTC 阻值随温度改变，真实电路仍需覆盖全温区重新求解。

分压电路的自热并不只在最低阻值处最大

NTC 与固定电阻构成分压器时，NTC 功率可写为 P_NTC=V_EXC²R_NTC/(R_FIX+R_NTC)²。在理想电阻模型中，当 R_NTC=R_FIX 时，NTC 功率达到峰值。因此只检查冷端最高阻值或热端最低阻值，都可能漏掉中间温度的最大自热点。

以 3.3 V、10 kΩ 固定电阻和 25 °C 时 10 kΩ 的 NTC 为例，中点电流约 165 µA，NTC 功率约 0.272 mW。若直接套用 1 mW/K，初算温升约 0.27 °C。对 B 值约 3950 K 的器件，25 °C 附近温度系数约为 −4.4%/K，这一温升可造成约 −1.2% 的阻值偏移；精确结果还要用 R/T 曲线与电路方程迭代。

脉冲激励能降低平均自热，但必须看时间轴

只在模数转换器（Analog-to-Digital Converter，ADC）采样前短暂开启分压器，通常可以降低平均功率。计算时应使用激励电压、导通时间、重复周期和各温度点阻值，不能只看瞬时功率或占空比中的一个。激励脉冲若接近传感器的热时间尺度，温度仍会逐步累积，并不一定等于平均功率的简单稳态结果。

脉冲方案还会引入建立时间、输入漏电、ADC 采样电容、参考源稳定和 RC 滤波误差。采样太快可能尚未达到电气稳定，采样太慢又增加加热。因此需要同时验证电气建立和热响应，不能为了减少自热而默认任意短脉冲都有效。

先区分“测环境温度”还是“利用自热”

温度传感应用希望激励尽量接近零功率条件；流量、液位或气流检测则可能有意让 NTC 自热，再根据散热变化推断介质状态。两类电路对耗散系数的使用方向相反：前者把 ΔT 作为误差上限，后者把受控温升作为信号来源。

不能把自热型流量检测的激励方法直接套到精密测温，也不能看到数据表给出较大允许功率就认为温度读数仍代表环境。设计文件应明确 NTC 是被动跟随被测温度，还是主动加热后测量热传递，并为两种模式分别定义故障和校准边界。

怎样建立可验证的自热误差预算

1. 锁定完整料号，记录 R/T 表、B 值定义温区、阻值和 B 值容差、耗散系数、最大功率及其测试条件。
2. 定义需要测量的温区、允许温度误差、激励方式、ADC 范围、采样周期和最坏供电电压。
3. 在每个关键温度点计算 NTC 的实际功率；分压器要检查阻值相等附近，恒流或恒压电路则分别使用对应功率公式。
4. 用目标安装状态下的有效耗散系数估算温升，并用 R/T 表把这项温升换算为电阻和温度读数偏差。
5. 在静态温度点、冷启动、热稳态和采样时序边界上与独立参考温度计比较；改动封装、灌封、铜面、气流或激励后重新验证。

计算 R/T 关系时可结合NTC B 值与温区说明，但最终仍应优先使用目标料号的 R/T 表。动态稳定时间可参考NTC 热时间常数与装机响应；若器件用于浪涌限制而不是测温，还应先阅读冷态阻值与热态压降的区别，避免混用两类工作模式。

常见问题

耗散系数越大，NTC测温一定越好吗？

不一定。较大耗散系数能降低同一功率造成的稳态温升，但传感器与目标物之间的热耦合、封装热容量、响应速度、精度和安装限制同样重要。必须按完整测量链路判断。

可以用最大功率的固定百分比作为所有NTC的测量功率吗？

不可以把固定比例当通用规则。不同尺寸、介质和安装条件的耗散系数不同，允许温度误差也不同；应从允许温升和实际 δ_th 反推功率，再检查全温区电路。

降低ADC采样频率就一定能消除自热吗？

只有激励也随之关闭或降低时才可能减少平均功率。若分压器始终通电，降低数字采样频率并不会降低 NTC 的焦耳热；即使采用脉冲激励，也需要验证建立时间和热累积。

结论

NTC 自热误差的核心不是单独一个耗散系数，而是“实际电功率 ÷ 实际安装条件下的散热能力”。先从允许温升建立功率预算，再覆盖全温区阻值、分压峰值、采样时序和机械热路径，最后用目标结构对照参考温度验证，才能证明读数代表被测温度而不是测量电路自身的加热。

参考：TDK, NTC Thermistors — General Technical Information；Vishay, NTC Thermistors Application Note；Amphenol Thermometrics, NTC Thermistors Used for Flow Detection。
