PPTC动作后电阻会恢复吗？R1max与复位时间怎么读

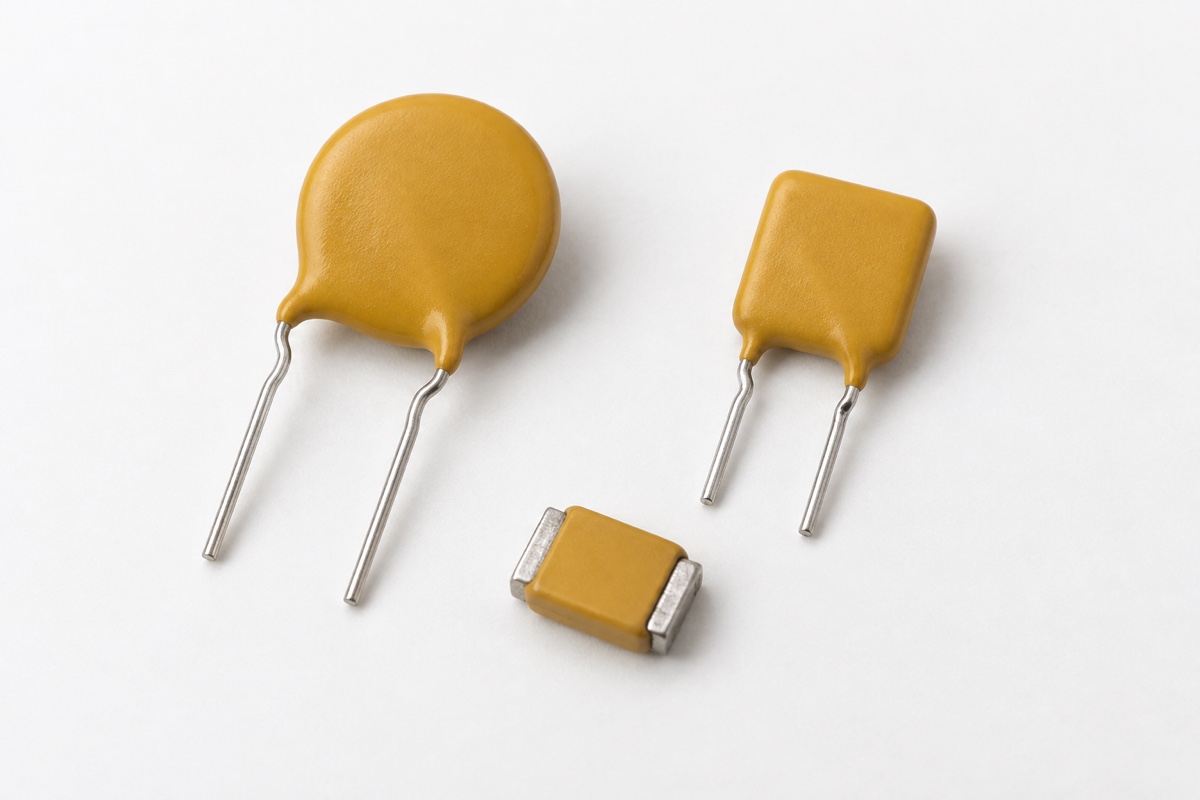

聚合物正温度系数器件（Polymeric Positive Temperature Coefficient，PPTC）在过流后可以“复位”，但复位不等于电阻立即回到出厂初始值。故障电流撤除后，器件需要散热并重新形成较低电阻的导电通路；在这段恢复过程中，电路也许已经重新启动，PPTC 的压降和发热却仍可能高于冷态。

因此，数据表把初始电阻与动作后电阻分开给出。设计者若只用 R_min/R_max 计算正常压降，或把“能再次导通”理解为“性能完全回到动作前”，就可能低估重启后的电压损失、温升和再次误动作风险。正确做法是同时读取 R_1max 的定义、测量时间、温度和动作条件。

功能复位与电阻恢复不是同一件事

PPTC 依靠聚合物基体和导电填料形成低电阻通路。过流产生的 I²R 热量使材料进入高电阻状态，从而限制故障电流；当电源或故障被移除后，器件冷却，导电网络逐步恢复。这个过程是热过程，不是具有固定延时的数字开关。

只要电阻下降到足以让负载重新工作，就可以说系统层面发生了功能复位，但此时阻值未必已经接近出厂初始范围。环境温度、PCB 铜面积、封装、动作能量、断电是否彻底以及冷却时间都会改变恢复速度。负载重新取流后产生的自热还可能让恢复停在较高阻值。

Rmin、Rmax与R1max分别代表什么

R_min 与 R_max 通常描述器件交付时在规定温度下的初始电阻范围。它们适合做首次上电压降与功耗预算，但不是经过焊接、动作和热循环后始终保持的永久窗口。贴片器件还可能另列回流焊后的电阻限值，不能把“动作后”和“回流焊后”两种条件混为一项。

Bourns 将动作后电阻 R_1max 定义为器件动作并移除电源一小时后的最大电阻。这里的“一小时”“移除电源”和规定温度都是定义的一部分。Littelfuse 的具体 PolySwitch 规格也把初始电阻、标准动作一小时后的最大电阻及测试温度分别列出，说明两列数值承担不同的设计用途。

R1max不是瞬时复位曲线

R_1max 是规定条件下的最大值，不是从断电时刻开始的完整阻值—时间曲线。它不能告诉你 10 秒、2 分钟或 20 分钟时电阻是多少，也不能直接给出产品重新上电的最短等待时间。若设备要求数秒内自动恢复，应向原厂取得恢复曲线或用目标料号做时间序列测量。

它也不是所有动作历史下的无限期保证。数据表中的动作条件、最大电压、最大故障电流、动作循环寿命和动作耐久是不同项目。一次标准动作后的 R_1max 通过，不等于器件在任意过应力、任意循环次数或长期高温老化后仍保持同一阻值。

残余电阻为什么会影响系统

PPTC 串联在供电路径中，正常电流为 I、恢复后电阻为 R 时，压降近似为 V_drop=I×R，器件功耗近似为 P=I²×R。动作后若电阻高于初始值，低压系统可能出现启动压降、处理器欠压复位、电机起动失败或电池可用功率下降；增加的功耗又会延长热恢复。

因此应以数据表允许的动作后最坏阻值做重启预算，而不是只套典型初始电阻。若负载有浪涌或阶跃电流，还要检查其启动波形是否会在 PPTC 尚未充分冷却时再次加热。电源限流、线缆压降、连接器接触电阻也应纳入同一电压预算。

断电不彻底会让器件停在半恢复状态

PPTC 在动作状态下仍允许有限电流通过，并通过该电流产生的热量维持高电阻。如果电路没有真正切断电源，或者负载持续提供保持电流，器件可能长期停留在高阻状态而不能按“一小时断电”条件恢复。仅清除短路但保留偏置，并不等价于数据表的电源移除。

自动恢复设备应明确复位策略：完全断电多久、是否由开关或控制器隔离负载、恢复过程中允许多大探测电流，以及失败后是否锁存告警。对无人值守系统，反复通断造成的热循环比“最终能恢复”更值得关注。

焊接、环境和重复动作要分开验证

贴片 PPTC 经回流焊后可能出现电阻变化，因此原厂可能规定单独的 post-reflow 电阻。它与 post-trip 电阻虽然有时使用相近符号，却对应不同处理过程。来料测量、回流焊后测量和标准动作后测量应分别记录，测量温度、静置时间与仪表电流也要一致。

环境温度越高、散热越差，器件越容易维持在高阻区；低温虽然有利于冷却，却可能改变负载启动与电池能力。重复动作还会带来累积热历史。是否允许继续使用不能仅凭“冷却后又通了”，而应结合原厂动作循环、耐久与阻值稳定性要求。

实机怎样验证复位与压降

1. 锁定完整料号、封装、额定电压、最大故障电流和规定温度下的 R_min/R_max、R_1max。
2. 按数据表规定的电流、时间与环境触发动作，不用超过额定值的破坏性过应力代替标准动作。
3. 移除电源并记录器件温度与电阻随时间的变化，至少覆盖设备计划的重新上电时刻和数据表规定的一小时判定点。
4. 在最坏环境温度、最低输入电压和最大正常负载下重新上电，测量 PPTC 压降、表面温度、负载端电压和启动成功率。
5. 按产品需求执行多次动作循环，再检查电阻、误动作、热稳定与邻近材料温度；任何替代料或布局变化都应重新验证。

这套验证应与PPTC 的 Ihold、Itrip 与温度降额分开记录：前者回答“动作后如何恢复”，后者回答“什么电流与热条件会进入动作区”。理解线性与非线性电阻的区别有助于避免用固定欧姆值描述整个 PPTC 工作过程；器件分类与缩写可继续参阅电子元器件类型与功能。

常见问题

PPTC冷却后还能测到高于初始值的电阻，是否表示损坏？

不一定。先按目标数据表的规定温度、断电时间和测量方法比较 R_1max，不要只与出厂 R_max 比。若超过动作后上限、压降异常或外观受损，再按失效流程处理。

等待一小时后是否一定恢复到初始电阻？

不能这样理解。一小时通常是 R_1max 的规定测量点，允许的动作后最大值可能高于初始最大值。具体数值和条件必须以目标系列数据表为准。

可以用R1max直接计算所有重启时刻的压降吗？

不能。它是规定时间点的上限，不描述更早时刻的动态恢复。快速重启要测量阻值—时间行为，并在真实负载和散热条件下验证。

结论

PPTC 的“可复位”表示故障和热量移除后能够回到较低电阻状态，并不承诺瞬时恢复到出厂初始电阻。工程上应把 R_min/R_max、回流焊后电阻与 R_1max 分开，保留各自的温度、静置时间和动作条件，再用最坏动作后阻值检查重启压降、功耗与热稳定。

参考：Bourns, Multifuse PPTC Product Guide；Bourns, PPTC glossary and resistance definitions；Littelfuse, RUEF185S PolySwitch Product Specification。
