在PCB上看到一颗两端带金属电极、外观接近片式电容或电阻的黑色器件，很难只凭外形判断它是不是MLV。市场上“片式压敏电阻”“SMD MOV”“ESD抑制器”等名称也经常混用，容易让人把封装形式、内部结构和保护功能混在一起。
MLV是多层片式压敏电阻的英文缩写。它表示一类采用多层陶瓷和内部电极结构的非线性保护器件，并不代表统一的工作电压、钳位水平或浪涌能力。理解它的结构和工作过程，可以帮助我们判断它适合保护什么位置，以及规格书中哪些参数不能省略。
一 MLV是什么意思
MLV来自Multilayer Varistor，中文通常称为多层片式压敏电阻，也可以看到Multilayer Chip Varistor或Chip Varistor等写法。许多商用MLV采用氧化锌（ZnO）基陶瓷体系，具有明显的非线性电压—电流特性；常见两端产品通常呈双向、近似对称的电气特性，没有正负极之分。
“多层片式”描述的是结构和封装特征，而不是所有表面贴装压敏器件的统称。SMD varistor只说明器件采用表面贴装形式，内部可能是多层陶瓷，也可能是塑封、模压或其他结构。判断一颗器件是否属于MLV，应查看制造商的系列说明、结构资料和完整订货型号，不能只根据黑色外观或分销商分类判断。
二 MLV内部是什么结构
典型MLV由非线性陶瓷体、交错排列的内部电极和两端的外部电极组成。相邻的内部电极分别连接到器件两端，电极重叠的区域在小型片式封装中形成有效工作区。材料体系、陶瓷层厚度、内部电极数量和重叠几何会影响器件的工作电压、钳位特性、电容和脉冲承受能力。

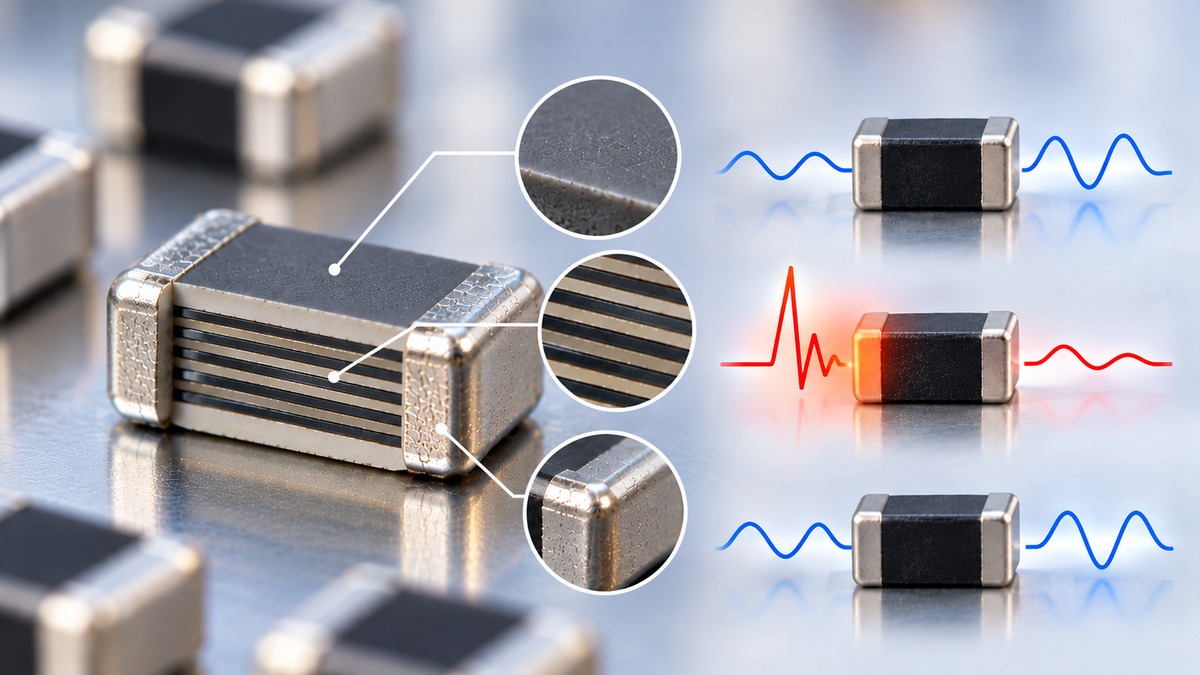

配图说明：本文配图用于帮助理解多层结构与瞬态抑制过程，不表示某个具体型号的真实层数、配方、尺寸或额定值。不同制造商、不同系列和不同封装的内部设计可能存在明显差异。
三 MLV如何限制瞬态电压
MLV通常并联在被保护的电源轨或信号线上。理解它的工作过程，可以分成正常工作、瞬态导通和事件后恢复三个阶段。
- 正常工作 线路电压处于器件规定的持续工作范围内时，MLV保持相对高阻状态，但并不是完全开路，漏电流和电容量仍然存在。
- 瞬态导通 电压上升进入器件的非线性区域后，流过MLV的电流迅速增加，为部分瞬态电流提供分流路径，从而限制被保护节点的电压继续升高。
- 事件后恢复 如果电气和热应力没有超过对应型号的额定能力，瞬态结束后器件会回到接近原来的高阻状态。
MLV不会把瞬态“吸收得无影无踪”，也不会把节点固定在一个绝对不变的电压。被保护节点实际出现的瞬态峰值，受到器件钳位特性、实际电流、脉冲波形、温度、公差、PCB走线寄生电感和回流路径共同影响。因此，脱离测试电流和波形的单一钳位电压没有充分的比较意义。
四 多层结构带来什么优势和限制
MLV采用紧凑的表面贴装形式，可以靠近连接器、敏感芯片或预期的瞬态入口布置。短而明确的分流路径有利于减小连接寄生电感和额外过冲，也便于与其他片式器件一起完成自动化装配。标准两端MLV通常可以处理两个极性的瞬态，因此在双向信号或极性不确定的节点上具有一定便利性。
这些特点并不意味着任何MLV都适合所有低压接口。MLV本身具有电容量和漏电流，适合电源轨的型号可能对高速信号形成明显负载；ESD、EFT、8/20 µs浪涌、10/1000 µs脉冲和汽车瞬态也不是可以互相替代的测试条件。过大或反复出现的脉冲还可能引起漏电流、压敏电压或其他特性的变化。
MLV的陶瓷本体也需要正确的焊盘、焊接和机械应力控制。板弯、分板位置不当或焊点受力可能造成陶瓷裂纹和端电极损伤。此外，小型MLV不能被默认当作交流市电或高能量浪涌保护器件；只有具有明确持续电压、脉冲能力、安全证据和系统协调方案的具体型号，才能进入相应场景的评估。
五 哪些位置可能考虑MLV
根据具体系列和电路条件，MLV可能出现在连接器附近、用户可接触的按键和接口、低压电源轨、传感器与控制线路，以及部分工业或汽车电子模块中。某些系列也用于电机、继电器或电磁阀产生的局部瞬态，或者在电容量和信号完整性允许的前提下用于数据线路。
应用清单只能帮助发现候选器件，不能直接完成选型。例如，同样标注为“接口ESD保护”，机械按键更关心漏电和误触发，高速数据线更关心电容量、差分平衡和插入损耗，低压电源轨则更关心持续工作电压、实际钳位和脉冲能量。不同位置需要使用不同的放行条件。
MLV也不是传统圆片MOV或TVS二极管的通用替代品。三者的应用范围存在重叠，但内部结构、参数定义、封装寄生特性和常见瞬态条件并不完全相同。比较时应回到具体型号和相同测试条件，而不是只比较标称电压或封装大小。
六 规格书首先看哪些参数
进行第一轮规格书筛选时，可以先把下面几个问题分开。任何一个参数脱离测量条件，都可能造成错误比较。
| 选型问题 | 常见参数 | 需要确认的条件 |
|---|---|---|
| 能否长期接在线路上 | 最大持续工作电压VDC或VAC | 线路可能出现的最高稳态电压、容差、纹波、温度和工作状态 |
| 参考导通区间在哪里 | 压敏电压Vvar或Vv | 测试电流、允许公差和测量温度；压敏电压不等于钳位电压 |
| 瞬态时节点能被限制到多少 | 钳位电压Vc | 钳位测试电流、脉冲波形、极性、温度和PCB路径 |
| 能承受什么瞬态 | 峰值电流、能量和重复脉冲能力 | 波形、脉冲次数、间隔、极性、温度以及应力后的判定条件 |
| 会不会影响信号 | 电容量C | 测量频率、交流幅度、直流偏置、典型值或最大值，以及最终信号完整性 |
| 正常状态是否产生偏差 | 漏电流 | 测量电压、温度和应力前后变化，特别是高阻抗或低功耗节点 |
| 能否可靠装配和使用 | 封装、端电极、工作温度与资格 | 焊盘、焊接、板弯、降额、具体订货型号和生命周期状态 |
安全的初步流程是：先定义正常电压和可信异常工况，再确认瞬态来源、波形、源阻抗、极性和重复次数；随后根据后端器件能够承受的瞬态峰值筛选工作电压、Vvar、Vc、脉冲能力、电容和漏电，最后把封装、布局、温度、资格与供货状态一起纳入评估。
规格书只能说明器件在规定条件下的参数或试验结果，不能自动证明整机、模块或车辆一定通过目标测试。候选型号仍需要安装到实际PCB上，在目标工作状态和规定瞬态条件下验证功能、残压、温升以及应力后的关键参数。
总结
MLV是一类采用多层陶瓷与内部电极结构的片式压敏电阻。正常工作时它保持相对高阻；瞬态到来时进入非线性导通区，为部分瞬态电流提供分流路径，并限制被保护节点的电压。
判断MLV是否适用，不能只看名称、外形或压敏电压。持续工作电压、压敏电压的测试条件、实际钳位、脉冲波形、重复次数、电容量、漏电流、温度、封装和PCB路径都需要对应到具体型号。
如需具体型号的MLV选型或替代评估，建议先准备线路正常与最高电压、目标瞬态条件、被保护器件耐压、电容量限制、封装尺寸、温度范围和现有料号，再进行可比较的型号筛选。
