压敏电阻选型不是从“找一个相同压敏电压的型号”开始，而是从电路的最高正常电压、需要限制的瞬态、后级可承受电压和实际泄放路径开始。压敏电压只能帮助建立候选范围，不能单独回答器件能否长期稳定工作、浪涌时会钳位到多高，也不能证明后级节点一定安全。
本文把公众号版本扩展为一套可执行的工程流程，适用于金属氧化物压敏电阻（Metal Oxide Varistor，MOV）、多层片式压敏电阻（Multilayer Varistor，MLV）和塑封贴片型 MOV 的初步筛选与验证。具体型号仍应以当前规格书、应用说明和目标整机测试为准。
先分清器件结构和保护位置

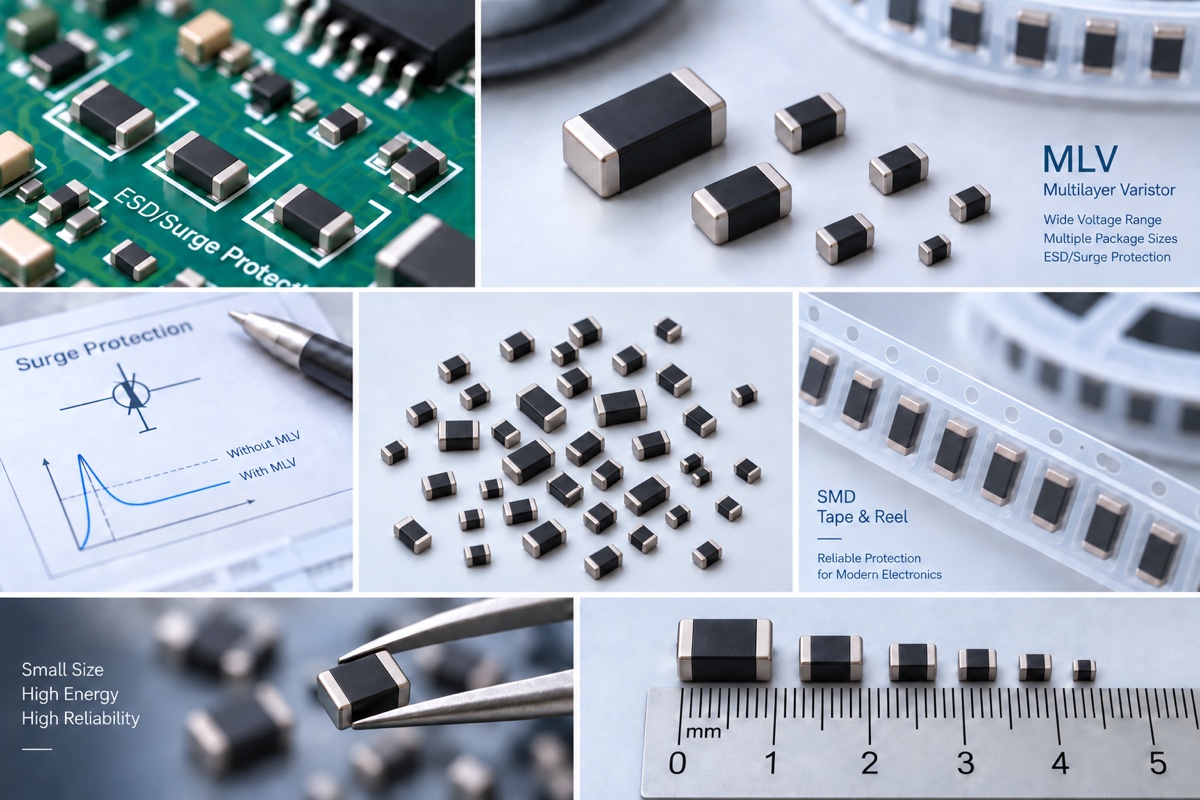

MOV 描述的是金属氧化物压敏电阻这一类非线性器件，但商品形态可以是径向插件圆片、塑封贴片器件或其他结构。MLV 则采用多层陶瓷与内部电极结构，常用于低压电源、控制节点和接口的静电放电（Electrostatic Discharge，ESD）或小能量瞬态保护。外形、安装方式和标称电压接近，不代表它们的浪涌能力、电容量、热路径和失效行为相同。
因此第一步不是比较料号，而是先确定保护位置。交流电源入口、直流母线、感性负载、低压控制线和高速接口面对的瞬态来源、源阻抗和允许电容量不同，适合的器件结构也不同。若重点是 MLV，可进一步参考 多层片式压敏电阻选型工作流程；如果还不清楚器件原理，可先阅读 压敏电阻基础原理与应用。
先按应用位置分流，再进入参数选型
通用选型流程不等于所有场景用同一套阈值。先把保护节点分类，可避免用交流入口 MOV 的思路去选高速接口 MLV，或反过来用 ESD 等级推断电源浪涌能力。
| 保护位置 | 主要应力 | 优先核对参数 | 常见误区 |
|---|---|---|---|
| 交流电源入口 | 雷击浪涌、开关瞬态、TOV | AC MCOV、TOV、Vc、浪涌电流/能量、重复次数、热保护 | 只按 230 V 标称值或单次 Imax 选型 |
| 直流母线或充电路径 | 输入波动、回生电压、负载投切 | DC MCOV、最高稳态电压、Vc、漏电流、平均功耗 | 忽略充电或回生状态的持续高压 |
| 线圈、继电器、电机等感性负载 | 关断时储能释放 | 初始电流、电感量、钳位电压、单次能量、操作频率 | 只看峰值电压，不计算线圈储能与重复功耗 |
| 低压控制、传感或高阻节点 | ESD、小能量瞬态 | DC MCOV、漏电流、Vc、小电流区 V/I 曲线、偏置误差 | 忽略高温漏电对采样精度的影响 |
| 高速数据或射频接口 | ESD、耦合瞬态 | 电容量及其测试条件、漏电流、钳位、布局、信号完整性 | 只追求更高 ESD 数字，不验证眼图和带宽 |
第一步：把应用条件写成可核对的输入
只有一个“12 V”“24 V”或“220 V”标称值不足以选型。正常电压上限、异常但可能持续出现的电压、瞬态发生器、源阻抗、后级耐压、温度和安装条件都应在查找型号前明确。下表中的项目如果仍是未知项，应先测量、向系统方确认或定义测试计划，而不是用器件额定值反推应用条件。
| 项目 | 选型前需要确认的条件 |
|---|---|
| 正常工作条件 | 交流还是直流；标称值、上限、容差、纹波、充电或发电状态，以及可能出现的异常稳态电压。 |
| 保护对象 | 被保护器件在目标温度和工作状态下可承受的最高瞬态电压，以及允许的功能中断或性能降级。 |
| 瞬态类型 | 浪涌、ESD、电气快速瞬变（EFT）、感性关断、电源负载突降，或其他已定义的脉冲。 |
| 脉冲条件 | 开路电压、源阻抗或短路电流、波形、极性、次数、间隔、耦合方式和环境温度。 |
| 其他约束 | 允许漏电流、电容量、封装、PCB 空间、焊接工艺、机械应力、认证和预期寿命。 |
| 系统验证 | 实际流过压敏电阻的电流、器件两端电压、被保护节点残压、温升，以及重复应力后的参数变化。 |
第二步：先用最大持续工作电压排除不合适型号
压敏电阻在正常状态下应保持高阻，但并非绝对没有电流。长期施加的电压越接近或超过器件允许的连续工作边界，漏电流、自发热和老化风险越高。筛选时应核对规格书中的最大连续工作电压（Maximum Continuous Operating Voltage，MCOV），并区分交流有效值额定与直流额定，不能用压敏电压替代连续工作电压。
计算正常工作上限时，应纳入电源容差、稳态偏高、充电电压、再生电压、纹波和环境温度。暂时过电压（Temporary Overvoltage，TOV）需要按幅值和持续时间另行核对，不能把短时 TOV 耐受当成连续额定。有关这条边界，可结合 MOV 最大持续工作电压的选择方法 阅读。
MCOV 也不是越高越保险。电压等级选得过高，可能同时推高动态钳位水平，使后级得到的保护变弱。合理选择应在正常工作时不过度漏电与瞬态来临时不过高残压之间建立窗口，而不是只朝一个方向留余量。
第三步：分清压敏电压、钳位电压和系统残压
规格书中的几个电压参数属于不同测试层级。压敏电压常记为 Vv 或 V1mA，通常是在规定直流测试电流下测得的器件电压；不同系列也可能使用 0.1 mA 等其他测试电流。它是非线性伏安特性上的参考点，不是一个理想开关阈值，更不等于实际浪涌下的保护水平。
钳位电压 Vc 是在规定脉冲电流、波形和条件下测得的器件两端电压。比较两个型号时，必须同时对齐测试电流、波形、温度，以及表中给出的是典型值还是最大值。只拿两个 Vc 数字横向比较而忽略条件，结论可能完全相反。
系统残压是瞬态过程中被保护节点实际看到的峰值或波形。它除受器件动态钳位影响，还包含 PCB 走线、引脚、过孔和回流路径的寄生电感压降，以及测量位置和探头回路带来的差异。器件本身没有损坏，不代表后级一定处于安全电压内；布局对残压的影响可进一步参考 MOV 引线与 PCB 走线的附加残压。
| 参数 | 它回答的问题 | 比较时必须带上的条件 |
|---|---|---|
| MCOV | 器件可长期承受多高的正常交流或直流电压 | AC/DC、温度、容差、异常稳态与降额 |
| Vv | 伏安曲线在规定小测试电流处的参考电压 | 测试电流、上下限、温度与测量方法 |
| Vc | 规定脉冲电流下器件两端出现多高电压 | 电流、波形、典型/最大值、温度 |
| 系统残压 | 目标 PCB 上后级节点实际承受多高电压 | 器件、源阻抗、布局、回流路径与测量位置 |
第四步：用瞬态源和负载线确定实际工作点
开路浪涌电压本身不能直接给出流过压敏电阻的电流。器件导通后，实际工作点由瞬态源的电压、电源或发生器的等效源阻抗，以及压敏电阻的非线性伏安曲线共同决定。工程估算可以从 I≈(Vsource−Vvaristor)/Zsource 迭代，但最终应使用原厂曲线、仿真或实测，因为 Vvaristor 本身随电流变化。
这也是“相同浪涌电压”可能得到不同器件电流的原因。线路长度、耦合网络、串联电阻、电感、前级保护器件和负载都会改变能量分配。没有源阻抗或短路电流条件，仅凭一个千伏数值无法判断所需峰值电流和钳位水平。
工程计算不是一次代入。
I = [VOC − VMOV(I)] / ZS
由于 VMOV 本身随电流变化，需把源负载线与候选器件 V/I 曲线联立，通过迭代、图解、仿真或实测找到工作点。最坏钳位判断应使用规格书允许的 V/I 上限，不是典型曲线。
第五步：浪涌电流、能量和重复次数必须一起看
峰值浪涌电流必须与波形、脉冲次数和温度绑定。8/20 μs 是一种规定的冲击电流波形标识，不表示整个事件只持续 8 μs；换成其他波形、持续时间或源阻抗后，相同峰值电流代表的应力并不相同。规格书中的单次 Imax 不能直接当作长期重复能力。
能量额定也不能脱离电压、电流随时间的波形单独比较。两个器件即使都标注相同焦耳数，测试脉宽、脉冲形状、初始温度和允许参数漂移也可能不同。重复脉冲还要查脉冲降额曲线、次数、间隔和环境温度；相关条件化比较可参考 MOV 焦耳额定值与波形的关系。
一次冲击后“还能工作”不是完整的合格标准。重复应力可能使漏电流增加、压敏电压漂移、温升上升或绝缘外观变化。若目标应用要求多次浪涌，应把允许的电气漂移和功能状态写进验收条件。
三个量要分开核算：
W = ∫ v(t)i(t)dt
Pavg = Wpulse × f
单次能量不等于重复工作能力。当脉冲间隔不足以散热时，还必须把平均功耗、器件温升和高温降额一起纳入判断。
第六步：不要把浪涌、ESD、EFT和长脉冲互相换算
ESD 的千伏等级、8/20 μs 浪涌电流、EFT 脉冲群和汽车负载突降描述的是不同发生器、源阻抗、波形与耦合方式。一个器件通过某种 ESD 条件，不等于它能承受相同“电压数字”的浪涌；一个拥有较大 8/20 μs 峰值电流额定的 MOV，也不能据此推断对毫秒级长脉冲的适用性。
选型时应先把目标测试还原成发生器和电路条件，再寻找匹配证据。如果规格书没有覆盖该应力，不应把相邻产品、其他封装或某个系列最大值补到当前料号上，而应标记为待确认并通过原厂资料、仿真或样品测试补证。
| 应力/基础标准 | 主要描述对象 | 选型时不能丢掉的条件 |
|---|---|---|
| IEC 61000-4-5 浪涌 | 浪涌抗扰度的发生器、波形、耦合与测试方法 | 端口、线-线/线-地耦合、源阻抗、极性、次数、间隔和产品标准规定的合格判据 |
| IEC 61000-4-2 ESD | 接触/空气放电及对邻近物体的间接放电 | 放电模式、测试点、极性、次数和接地回路；不是 8/20 μs 浪涌额定 |
| IEC 61000-4-4 EFT/B | 电源、信号、控制和接地端口上的重复快速瞬变脉冲群 | 脉冲群频率、持续时间、耦合网络和系统功能恢复；不能用单次浪涌能量代替 |
这些 IEC 文件是基础 EMC 测试方法，并不自动规定某一类产品必须使用哪个等级或合格判据。实际项目仍需回到对应产品标准、客户要求和安装环境。
第七步：低压和高速接口还要检查漏电流与电容量
对于电池供电、高阻抗采样或低功耗电路，漏电流可能直接影响静态功耗和测量偏差。比较漏电流时必须对齐施加电压、温度和时间条件。只看室温典型值，不能代表高温或长期偏压下的最坏情况。
MLV 在高速信号线上还表现为对地或线间电容量。电容量过大可能影响带宽、上升沿、阻抗和眼图余量；选型时要确认测试频率、偏压、温度，以及规格书给出的是典型值还是最大值。ESD 等级高不等于信号影响小，最终仍要在目标接口和实际布局上验证信号完整性。
第八步：封装、布局和失效保护决定器件能否安全落地
在同一技术系列中，更大的活性材料体积通常有利于提高浪涌电流或能量能力，但封装尺寸不能替代具体型号数据。径向圆片 MOV、塑封贴片 MOV 与 MLV 的内部结构、热路径、焊接工艺和机械风险不同；“电压代码相同”或“外形能放下”都不是直接换料依据。
分流型保护器件应靠近瞬态入口和明确的回流路径，减少高 di/dt 回路面积。电源入口还要评估熔断、热脱扣、阻燃、爬电距离和失效后状态。普通过流保险丝与 MOV 热保护承担的故障条件不同，不能未经验证地假定一个器件可以覆盖另一器件的功能。
失效评估要区分“抑制浪涌”和“处理失效后续流”。普通保险丝通常不用来切断微秒级浪涌本身，但可在 MOV 损坏成低阻后切断持续故障电流；热熔断器或带热脱扣结构的 MOV 则用于处理异常发热。两者是否有效，取决于预期故障电流、安装方式、热耦合和分断条件。
过应力后即使器件没有破裂，也可能出现不可逆的 Vv 漂移、漏电增加或温升异常。因此整机验收应包含冲击前后对比，不能只记录“有无烧坏”。
用“最坏情况方向”审查候选型号
一张选型表不应只抄录规格书标称值，还应写明每项参数在什么方向上构成最坏情况。否则“全部有数字”仍可能得出错误结论。
| 审查项 | 应使用的最坏情况 | 应输出的结论 |
|---|---|---|
| 正常电压与 TOV | 最高稳态电压、容差、纹波/峰值、最高环境温度与异常持续时间 | MCOV 和 TOV 窗口有明确余量，不发生长期过度漏电 |
| 漏电流 | V/I 容差下限、最高持续电压和最高温度 | 静态功耗、采样误差与发热仍可接受 |
| 钳位与系统残压 | V/I 容差上限、最大实际电流、高 di/dt 与最不利布局寄生 | 被保护节点电压低于允许上限并保留工程余量 |
| 脉冲电流与能量 | 最大峰值、最长脉宽、最高钳位电压、规定次数与温度降额 | I、W 及重复曲线均通过，不以单次 Imax 代替全部 |
| 平均功耗 | 单次能量、最高重复频率、最差散热和环境温度 | 脉冲间可散热，稳态温升不导致漏电正反馈 |
| MLV 电容量 | 最大值而非典型值，并对齐测试频率、偏置和温度 | 在目标 PCB 上的带宽、上升沿、阻抗或眼图验证通过 |
选型算例一：230 VAC 电源入口的 MOV 候选判断
以一个方法演示为例：输入标称为 230 VAC，允许长期偏高 10%，目标浪涌发生器的开路电压为 2 kV、等效源阻抗为 2 Ω。以下数值只用于说明计算方法，不是对某个具体料号的推荐。
该演示仅针对一个简化的 L–N 并联保护位置。L–PE 或 N–PE 路径涉及接地系统、漏电流、绝缘、安规和不同的耦合条件，不能直接照搬本例的电压等级或保护结构。
1. 先锁定持续工作窗口
VAC,max = 230 V × 1.10 = 253 VRMS
候选器件的 AC MCOV 不能低于 253 VRMS。在许多产品系列中，这会把候选范围引向 275 VAC 等级，但仍必须另行核对目标系统的 TOV 幅值与持续时间，不能因为 MCOV 合适就默认 TOV 通过。
2. 用负载线和 V/I 曲线求工作点
I = [2000 V − VMOV(I)] / 2 Ω
假设某候选器件的最坏 V/I 曲线在约 650 A 时给出 700 V，则负载线估算也得到 (2000−700)/2≈650 A，两者形成近似自洽工作点。若曲线与计算不自洽，应继续迭代，而不是直接用 2 kV/2 Ω 得出 1 kA。
3. 把布局附加电压算进被保护节点
Vnode ≈ VMOV + Lloop·di/dt + iR
若高 di/dt 回路等效电感为 0.2 μH，电流上升率约 80 A/μs，仅寄生电感就可附加约 16 V。这个值必须与 MOV 动态电压、走线电阻和多级保护的分压共同纳入后级耐压预算。
4. 最后检查能量、重复和失效保护
能量应从实际 v(t)、i(t) 积分或仿真/示波器波形得到，不能直接把开路 2 kV 与短路 1 kA 相乘。然后再对照具体料号的波形、脉宽、次数和温度降额曲线，并验证保险丝或热脱扣在 MOV 失效后的切断能力。
选型算例二：24 VDC 感性负载不能只按“24 V”选
假设直流轨标称 24 V，包含容差与充电状态后的最高持续电压为 30 V；被切断线圈的电感量为 10 mH，关断前电流为 2 A，关联功率器件耐压为 60 V。
WL = ½LI² = 0.5 × 0.01 H × (2 A)² = 0.02 J
0.02 J 是线圈初始储能的上限估算，不代表所有能量都必然进入压敏电阻。候选器件首先要满足 DC MCOV 不低于 30 V，其在约 2 A 起始电流及随后衰减过程中的钳位电压，加上布局附加压降后，必须低于功率器件允许电压并留有余量。
如果该动作每秒发生 10 次，且做极保守假设认为每次 0.02 J 都由保护器件吸收，则平均功率上限为 0.2 W。此时就不再是“单次 20 mJ 能否承受”的问题，还需核对散热、重复降额和长期温升。若钳位窗口过窄或开关频率过高，还应比较续流二极管、TVS、RC/RCD 缓冲或有源钳位，不应默认 MOV/MLV 一定是最优解。
从候选到放行：六个必须有证据的输出
| 关口 | 必须留下的工程输出 |
|---|---|
| 1. 应用输入 | AC/DC、最高持续电压、TOV、温度、瞬态发生器/波形/源阻抗/次数，以及后级允许电压。 |
| 2. 候选对比 | 精确订货号的 MCOV、Vv 范围与测试电流、Vc 及测试条件、脉冲/能量/重复曲线、漏电和电容。 |
| 3. 最坏情况计算 | 工作点、系统残压、能量积分、平均功耗、温度降额和余量；所有缺失数据显式标记。 |
| 4. 结构与布局 | 封装、焊盘、机械应力、散热、瞬态入口和回流路径，以及熔断/热脱扣/阻燃等失效安全设计。 |
| 5. 整板试验 | 实际流过器件的电流、器件两端电压、被保护节点残压、温升与功能状态；测量回路不得人为放大寄生电感。 |
| 6. 应力后验收 | 功能、漏电流、Vv 漂移、温升、外观/绝缘，必要时包含信号完整性和失效模式；合格限值必须在测试前定义。 |
替代或第二供应商导入时怎么比较
替代评估不应从“同压敏电压、同封装”得出等效结论。应建立带测试条件的差异表，至少包含精确订货号、结构、MCOV、Vv 范围与测试电流、Vc 及其电流/波形、单次与重复脉冲能力、电容量、漏电流、温度、资格和装配条件。任何关键条件不一致，都需要重新计算保护预算或补做测试。
原厂系列页、分销商参数和历史规格书可以用于发现候选，但不能代替当前版本的具体料号文件。器件认证、元件可靠性资格和整机抗扰度测试也属于不同证据层级，不能用其中一项替代全部验证。
常见问题
压敏电压相同的两个型号可以直接替换吗？
不能。还要对齐 MCOV、Vc 的测试条件、浪涌波形与次数、温度、电容量、漏电流、结构和装配条件，并验证目标 PCB 上的实际残压。
MCOV 选得越高越安全吗？
不一定。较高 MCOV 有利于降低正常工作时误导通、漏电和发热风险，但也可能带来更高的动态钳位水平。应同时满足正常电压窗口和后级残压预算。
焦耳数更大的器件一定更耐浪涌吗？
不能脱离波形、脉宽、峰值电流、次数和温度判断。焦耳额定只在规定条件下有意义，长脉冲与短浪涌也不能用一个能量数字简单互换。
ESD 额定电压能换算成 8/20 μs 浪涌电流吗？
不能。两者的发生器、源阻抗、波形和耦合方式不同，应分别使用对应标准、规格书证据和系统测试。
结论
压敏电阻选型的核心，是把应用中的正常电压、后级耐压和真实瞬态条件，逐一映射到带测试条件的器件参数。压敏电压只是候选筛选的一部分；只有 MCOV、动态钳位、脉冲能力、重复应力、漏电流、电容量、布局和失效保护都满足，并在目标整机上得到验证，选型才形成闭环。
参考：TDK Electronics, SIOV metal oxide varistors — Selection procedure；TDK Electronics, SIOV metal oxide varistors — General technical information；Littelfuse, Selecting a Littelfuse Varistor；IEC 61000-4-5:2014+A1:2017, Surge immunity test；IEC 61000-4-2:2025, Electrostatic discharge immunity test；IEC 61000-4-4:2012, Electrical fast transient/burst immunity test。
