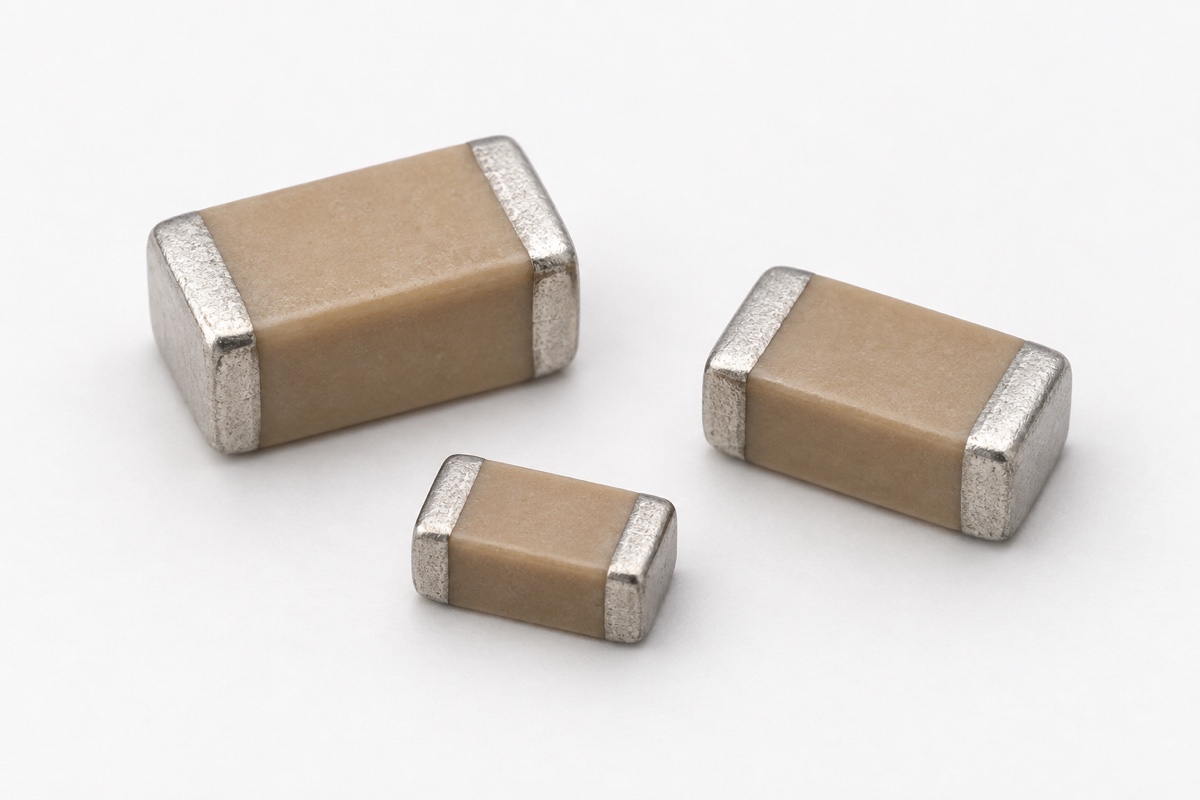

多层陶瓷电容器（MLCC）常被认为等效串联电阻（ESR）很低，因此“纹波电流基本不是问题”。这个判断不够安全。交流或脉动电压会让电流反复流过电极、端头和介质，导体损耗与介质损耗最终都会转化为热；是否可接受，要看频率、波形、直流偏压、环境温度、PCB 散热和具体料号。
另一个常见误区是直接套用 P=I²×ESR，再用数据表中的一个 ESR 数字得出温升结论。该式可以解释导电损耗，但 ESR 随频率和工作点变化，而且高介电常数陶瓷还存在介质损耗。真正的设计门槛不是一个脱离条件的“最大安培数”，而是目标器件在真实电压与热环境中的自热和总温度。
纹波电流从哪里来
降压转换器的输入与输出电容、整流后的滤波网络、逆变器和脉冲负载都会让电容承受交流电流。若近似为正弦波，可以用 IRMS=2πfCVRMS 理解频率、电容量和交流电压之间的关系；开关电源中的波形通常不是单一正弦，因此应从时域电流或频谱计算总均方根值，不能只取示波器上某一个峰值。
直流偏压不会直接出现在交流电流公式中，却会改变高介电常数 MLCC 的有效电容量，并可能改变损耗特性。标称容量、偏压后的容量、各频率分量和实际电流必须使用同一工作点；把无偏压标称值代入，再用另一个频率的 ESR 计算，得到的功耗很难代表实机。
为什么低 ESR 仍会发热
在某一频率附近，MLCC 的导电损耗可用 PESR≈IRMS²×ESR(f,T,V) 做一阶估算。它说明并联多颗器件、降低每颗 RMS 电流通常能减少单颗损耗，但前提是电流确实按布局和阻抗合理分配。封装、端头、焊点和铜箔中的附加损耗也不能从一个理想元件模型中消失。
介质损耗则与电压、频率、电容量和损耗因数有关。KYOCERA AVX 的开关电源陶瓷电容技术资料把 ESR 分解为端头、接触、内电极与介质相关贡献，并明确指出纹波电流造成的损耗会形成温升。这个解释适合建立判断框架，但其中的示例数值和温升上限不能外推为所有 MLCC 的统一额定。
频率会同时改变电流与损耗
提高频率时，同一交流电压在理想电容中会产生更大的电流；与此同时，器件的 ESR、阻抗和损耗因数也随频率变化。接近自谐振频率后，寄生电感开始主导，元件不再表现为单纯电容。只用 100 kHz 的 ESR 评价含有数百千赫兹开关基波和多阶谐波的波形，容易漏掉真正的发热频段。
Murata 的温升参考数据用不同频率分别给出电流—温升曲线，这正说明“同样 1 A RMS”不能自动代表同样温升。曲线还绑定具体型号、直流偏压、安装与测量条件；它适合筛选和预估，不是把同封装或同容量器件互换的通用曲线。
自热门槛必须连同原厂条件读取
Murata 的陶瓷电容 FAQ 说明，其通用陶瓷电容没有一个可脱离条件使用的统一允许纹波电流规格，实际使用要确认自热和表面温度。针对其列明的产品范围，资料给出在 25 °C 环境测量时本体自热低于 20 °C等条件，并要求包含自热后的表面温度不超过最高工作温度。
这个 20 °C 是该制造商特定说明中的门槛，不是 IEC 通则，也不应覆盖其他厂商、系列或特殊高功率陶瓷电容。KYOCERA AVX 的资料讨论了不同的温升设计方法；某些功率陶瓷系列还会直接给出 RMS 电流、频率、冷却或壳温条件。工程记录必须保存来源、料号和测试条件，不能只抄一个温升数字。
测温方法会改变结论
温升应在最终 PCB、铜面积、邻近热源、外壳与气流条件下测量。热电偶线太粗会带走热量，贴点覆盖端头或焊盘可能改变局部散热；红外测温又会受发射率、像素尺寸和反光影响。Murata 针对部分高压 X7R/X7T 产品明确要求低热容量细线热电偶，并排除辐射热与对流气流干扰。
应先记录稳定环境温度，再分别观察器件本体、端头与邻近 PCB 的温度变化，等待达到热稳定。测试时不能临时增加量产中不存在的风扇，也不能把外部功率器件传来的热全部算成 MLCC 自热。需要同时保留“相对环境温升”和“最高绝对表面温度”两个判据。
并联多颗并不保证均分
并联 MLCC 常用于降低等效 ESR、分担纹波并获得目标有效电容量，但走线电感、焊盘位置、封装差异和偏压后的容量会影响电流分配。靠近开关节点或回流路径更短的器件可能承担更多高频电流。仅用颗数去除以总 RMS 电流，只能作为理想起点。
验证时可用电流探头、分流结构或电磁/热分布方法判断各支路应力，并比较不同布局版本。若设计还依赖偏压后的有效容量，应先阅读MLCC 老化、去老化与判定时间，避免把热历史造成的容量变化与纹波自热混为同一个现象。
从波形到实机的验证流程
- 锁定完整订货号、介质类别、额定电压、封装和最高工作温度。
- 取得最坏输入、负载、开关频率、占空比与控制模式下的电容电流波形，计算或积分 RMS 电流并保留主要谐波。
- 读取同一料号在相关频率、温度和直流偏压下的电容量、ESR/阻抗及原厂温升数据。
- 检查 DC 加 AC 峰值是否仍在允许电压范围内，同时检查偏压后的有效容量是否满足电路需求。
- 在最终 PCB 和外壳中测量温升、绝对表面温度、输出纹波与器件电流，并覆盖最低/最高输入、轻载模式、满载和高环境温度。
- 经历规定时间或重复应力后复测容量、损耗、绝缘和焊点状态；任何替代料或布局改变都要按影响范围重新验证。
这套流程与薄膜电容 dV/dt 与脉冲电流的判断逻辑相似：都必须把波形、频率、温度和安装条件绑定到具体系列，但两种介质和结构的额定方法不能互换。元器件类别与参数缩写可结合电子元器件中英文缩写继续核对。
常见问题
MLCC 没有标纹波电流，是否就可以忽略？
不能。缺少统一安培额定不代表没有热限制。应按原厂说明核对电压、频率、自热、最高工作温度和实机条件。
只要表面温度没有超过最高工作温度就一定可靠吗？
不一定。还要满足原厂自热门槛、电压与有效容量要求，并考虑内部热点、机械应力、焊点和长期可靠性。最高温度标签不是所有参数在该温度无条件有效的承诺。
并联两颗是否能把每颗纹波电流精确减半？
只有阻抗和布局足够对称时才可能接近。高频寄生参数、器件差异与走线位置会造成不均分，应通过布局和实测确认。
结论
MLCC 的纹波能力不是由“陶瓷耐不耐大电流”一句话决定。可靠判断要从真实波形得到 RMS 电流与频谱，再使用目标料号在相同频率、偏压和温度下的阻抗与温升资料，最后在最终 PCB、外壳和气流中验证自热与总温度。低 ESR 是优势，却不是跳过热验证的理由。
参考：Murata, Allowable ripple current for ceramic capacitors；Murata, SimSurfing MLCC measurement conditions；KYOCERA AVX, Key Parameters for Designing Ceramic Capacitors in SMPS Circuits。
