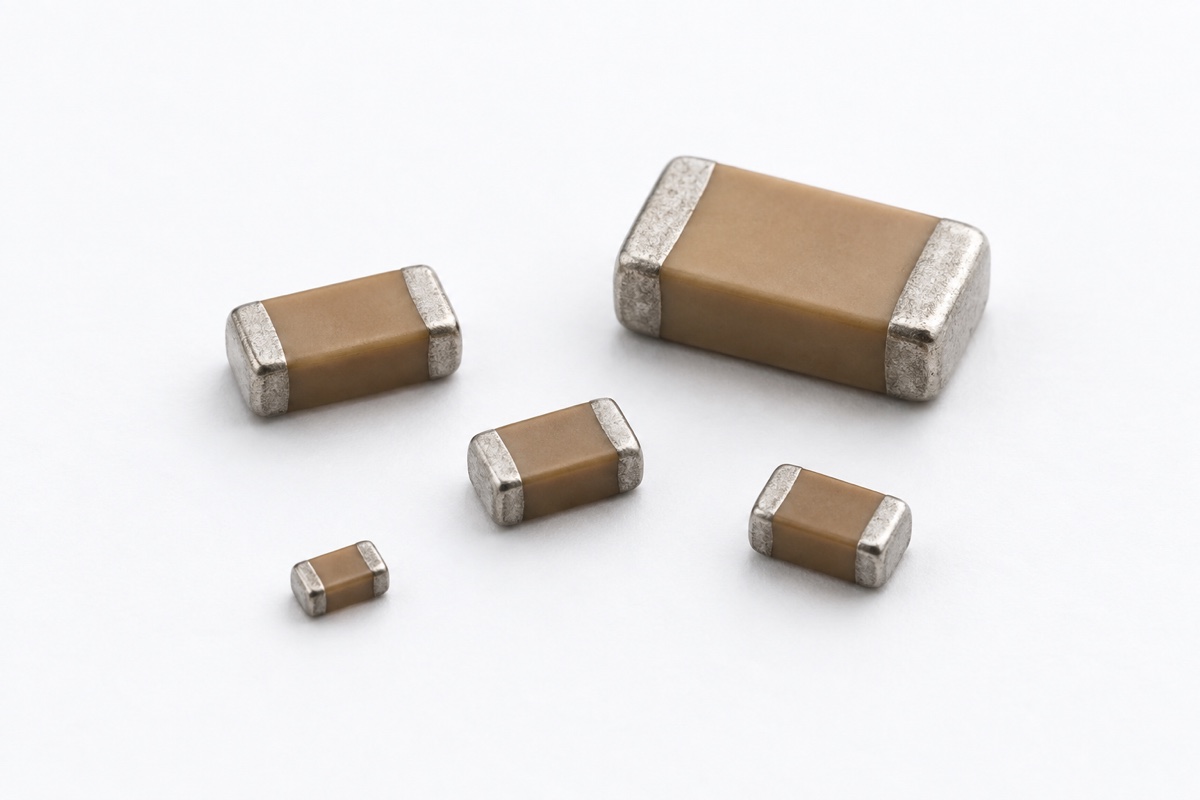

柔性端电极多层陶瓷电容器（Multilayer Ceramic Capacitor，MLCC）可以降低部分板弯应力传到陶瓷本体的风险，但不能保证器件“不会开裂”。它改变的是端电极与焊点附近的机械顺应性；PCB 的弯曲方向、应变大小、器件位置、焊盘尺寸、分板和装配动作仍然决定实际风险。
因此，选了柔性端电极后，工程结论不应从“板弯风险较高”直接跳到“已经解决”。正确流程是先找出应力来源，再按具体系列的结构和试验条件筛选器件，最后在真实 PCB、装配流程和外壳约束下验证。
板弯裂纹是怎样形成的
MLCC 焊接到 PCB 后，铜焊盘、焊料和端电极把器件与电路板连接在一起。电路板弯曲时，板面一侧受拉、另一侧受压，焊盘会随板面移动；当这种位移通过焊点传到端电极，拉应力可能集中在端电极边缘附近。若应力超过陶瓷介质能够承受的范围，就可能产生从端部向内部延伸的裂纹。
风险不只来自使用中的振动。分板、连接器插拔、压装、螺钉锁付、测试探针、人工搬运和外壳装配都可能使 PCB 产生局部弯曲。Murata 的资料还提醒，裂纹可能难以从外观直接发现；是否立即表现为低绝缘电阻或短路，还取决于裂纹位置、内部电极、湿气、污染和偏置等条件。
柔性端电极实际改变了什么
标准 MLCC 通常在烧结端电极外形成镍阻挡层和可焊表面。柔性端电极系列会在端接结构中加入较有顺应性的导电树脂或类似缓冲层，使一部分板面位移先由端接区域吸收，而不是全部传入脆性的陶瓷本体。不同制造商的材料、层次和失效设计并不相同，必须按完整系列和料号确认。
TDK 的技术资料说明，柔性端接在标准端电极中加入导电树脂层，用于吸收弯曲与振动造成的机械应力；在更极端的弯曲下，端接可先在树脂处发生分离，以降低陶瓷本体开裂的风险。KYOCERA AVX 与 TDK 也分别给出特定柔性端接系列的板弯能力，但这些毫米数值绑定各自的板厚、跨距、加载方式、封装和判据，不能直接当成任何 PCB 的允许挠度。
为什么“通过5 mm板弯”不能直接写进整机规范
板弯试验中的位移只是夹具几何下的一个控制量，不等于器件位置的局部应变。相同的位移，换成不同板厚、支撑跨距、铜层、开槽、加载速度、器件方向或安装位置，MLCC 承受的应力可能明显不同。原厂产品页中的“最高若干毫米”只能说明命名系列在规定方法下的表现，不能证明目标板在同样位移下安全。
还要区分“没有内部裂纹”“电气参数保持合格”“倾向开路失效”和“系统可安全运行”。它们是不同判据。某柔性层在过载时先断开，可能降低短路概率，却也可能造成容量丢失或滤波功能失效；安全相关电路仍需分析单点失效、冗余、监控和维修策略。
哪些布局和工艺条件仍然必须控制
器件方向应相对于主要弯曲或分板应力方向评估。Murata 的布局资料表明，使器件长轴与分板线平行、远离高应变区域，通常有助于降低端部受力；但“平行”不是脱离板形和受力方向的固定口诀。连接器、螺钉、板角、L 形转角、V 槽或邮票孔附近都可能出现局部应变集中。
焊盘过宽、焊料体积不对称或铜箔刚度差异也会改变力的传递。返修烙铁、夹具顶压和分板方式可能同时引入机械与热应力。因此，器件替换时不能只核对电容量、额定电压和封装代码；还要比较原厂 land pattern、端电极结构、允许焊接条件和板弯试验说明。
柔性端电极也不能替代 PCB 支撑和过程控制。应尽量避免徒手掰板，选择低应变分板方法，给连接器压装和螺钉锁付提供局部支撑，并用应变片或等效方法确认关键位置。若装配后还会插拔线束、固定散热器或承受外壳变形，应把这些动作纳入验证，而不是只检查回流焊后的裸板。
怎样选择和验证柔性端电极MLCC
第一步是锁定完整料号，确认柔性端接确实属于该后缀或子系列，并核对电容量、容差、额定电压、介质、温度范围、直流偏压和老化等电气边界。柔性端接改善的是机械路径，不会自动改善直流偏压下的有效电容量、老化与 referee time或纹波自热。
第二步是把原厂机械数据连同试验条件记录下来：板厚、支撑跨距、加载位置和速度、弯曲方向、器件封装、焊盘、焊料、样品数量及失效判据。若资料只给营销性摘要而没有足够条件，应向原厂索取规格书或批准书，不能用另一个系列的数值补空白。
第三步是在目标板上覆盖实际制造和使用的最坏动作。验证可包括分板、压装、锁螺钉、连接器插拔、外壳装配、跌落或振动前后的电容量、损耗因数和绝缘电阻监测；高风险项目还可安排截面或失效分析。试验通过只适用于记录的 PCB 版本、器件料号、工艺、夹具和判据，不能自动扩展到下一版板或另一封装。
常见误区
柔性端电极会让MLCC变成“柔性器件”吗？
不会。陶瓷本体仍然是脆性材料；柔性层只提高端接区域吸收位移的能力。过大的局部应变、错误布局或装配冲击仍可能造成裂纹、端接分离或电气功能丢失。
能否用柔性端电极直接替代两个串联MLCC？
不能仅凭端接类型决定。两个串联器件可能承担故障隔离、耐压分配或安全架构角色。是否能改单颗，要重新分析短路与开路失效、偏压、电容量、监控、认证及整机验证，不能从某系列的板弯表现直接推导。
AEC-Q200合格是否已经覆盖实际板弯？
元件资格说明命名料号通过规定项目，不代表目标 PCB 的分板、连接器、螺钉和外壳载荷已被复现。资格证据、器件规格和整机装配验证必须分开记录。
结论
柔性端电极 MLCC 是降低板弯开裂风险的一种器件级措施，不是对 PCB 应变的豁免。选择时要把端接结构与具体系列、封装和原厂试验条件绑定；应用时仍需控制器件方向、位置、焊盘、分板、支撑和装配动作，并在目标板上验证电气与失效结果。需要回顾元件类别和参数阅读边界时，可参考常见电子元器件类型与功能。
参考：Murata，MLCC 扭曲裂纹机理与预防；Murata，降低板弯应力的布局方法；TDK，柔性端接等板弯开裂对策；KYOCERA AVX，MLCC with FLEXITERM。
