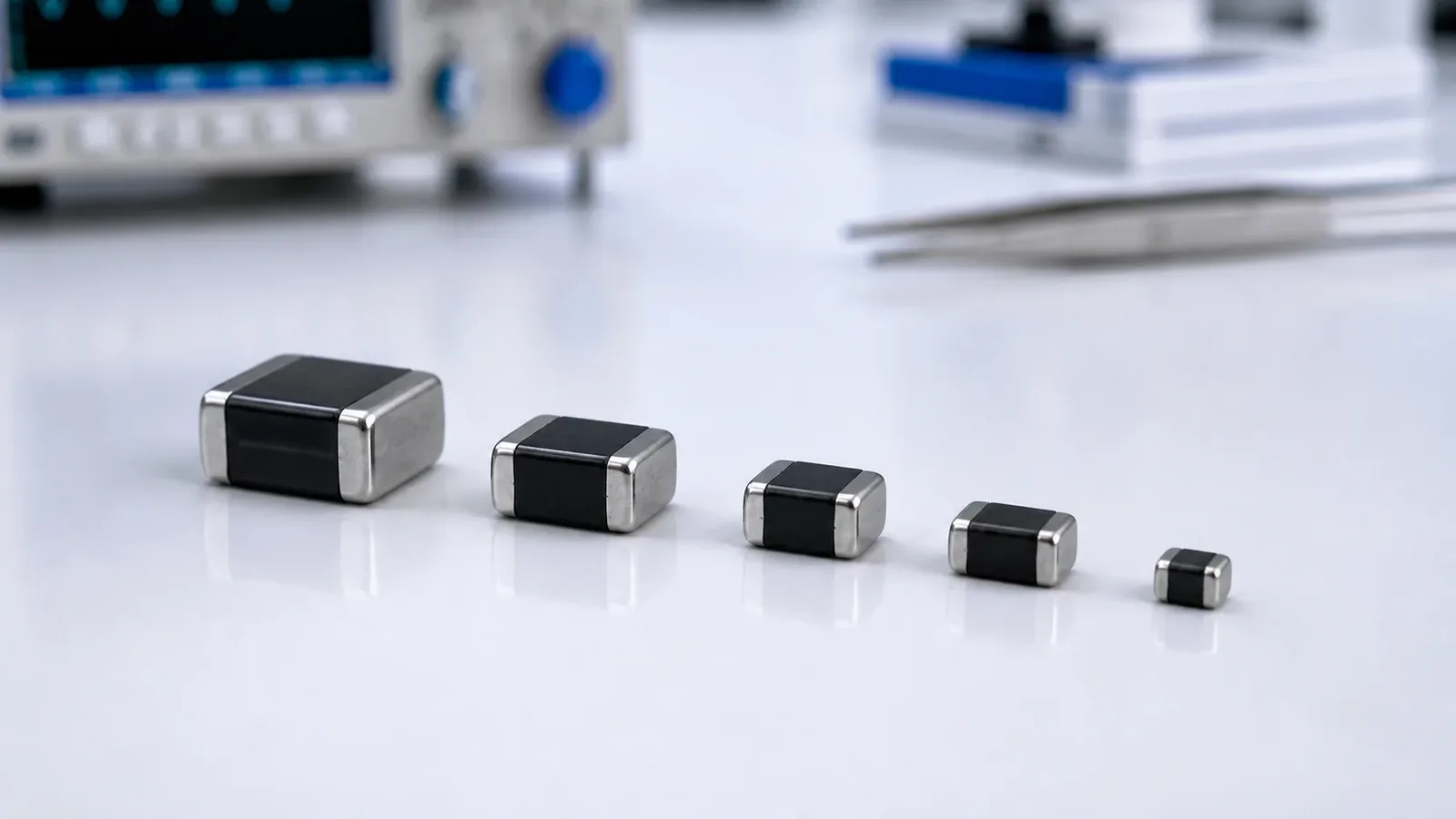

快速回答：多层片式压敏电阻（MLV）是一种结构类别，而金属氧化物压敏电阻（MOV）描述的是更广泛的材料与器件家族。表面贴装器件（SMD）和片式描述外形或安装方式，阵列描述拓扑结构，静电放电（ESD）抑制器描述保护作用。这些术语可能重叠，但不能直接互换。
最安全的工程规则是首先验证结构，其次识别封装和拓扑结构，在这些界限清晰之后再比较电气参数。
本文专注于术语和分类边界。要了解完整的话题路径，请参阅 MLV 知识地图。
Related Post
为什么 MLV 术语变得模糊不清
组件目录通常在一个产品标题中混合了多个分类级别。一个名称可能描述器件的功能、制作材料、构建方式、安装方式、包含的保护元件数量或所属的商业家族。分销商类别或翻译后的标题可能会进一步简化措辞。
这会导致不必要的错误。表面贴装压敏电阻可能被假设为陶瓷多层片式压敏电阻，元件阵列可能被视为单一两极器件，或从塑封插件式MOV转移来的电流额定值用于片式压敏电阻比较。这些结论仅凭名称本身并不合理。
六层法分类压敏电阻
在比较部件之前，请将产品描述分为六个层次：
- 功能： 非线性电压依赖性电阻，瞬态抑制，ESD保护或滤波。
- 材料或技术： 金属氧化物陶瓷，半导体雪崩，聚合物/复合材料，树脂/厚膜或气体放电。
- 结构： 多层陶瓷，圆盘形，塑封表面贴装结构，二极管结构或其他验证设计。
- 封装或安装： 芯片，SMD，径向引脚式，无引脚多端口或另一种封装形式。
- 拓扑结构： 独立两极器件，独立多元件阵列，共享终端阵列或保护加滤波网络。
- 商业名称： 制造商拥有的系列，商标或产品组合标签。
产品标题只能回答这些问题中的一个或两个。使用当前制造商的规格书、产品页面和构造文档来解决剩余层次的问题。
MLV、MLCV、MOV、片式压敏电阻与 CTVS 的区别
| 术语 | 该术语标识的内容 | 与MLV的关系 | 安全使用 |
|---|---|---|---|
| 压敏电阻或电压依赖型电阻器（VDR） | 一种非线性电压依赖型器件功能 | MLV是一种压敏电阻的构造形式 | 在讨论额定值或资格声明之前，添加验证材料和构造信息 |
| 金属氧化物压敏电阻（MOV） | 一种广泛的金属氧化陶瓷器件家族 | 许多商业用MLVs是MOV，但MOV并不定义一个封装或构造 | 将该术语限定为多层、圆盘、塑封贴片或其他确认形式 |
| 多层片式压敏电阻（MLV） | 一种具有内部电极和外部端电极的多层非线性陶瓷构造 | 本文涵盖的核心构造类别 | 对于每个额定值或资格声明，使用确切的系列号和序号证据 |
| 多层片式压敏电阻（MLCV） | 一个强调芯片形式的多层片式压敏电阻名称 | 通常作为MLV的形式合格同义词使用 | 保留制造商的措辞并确认其官方文件中的构造 |
| 片式压敏电阻 | 常见的产品或封装标签 | 通常指MLV，但仅凭这些词不足以作为构造证据 | 在汇总或交叉替代评估前需确认多层陶瓷结构 |
| 陶瓷瞬态电压抑制器（CTVS） | 文中提及的陶瓷压敏保护元件的制造商或类别术语 | 可能与MLV或片式压敏电阻系列重叠 | 保留原始语境，不得将CTVS扩展为瞬态电压抑制二极管 |
TDK 将多层陶瓷压敏电阻描述为 CTVS 器件，并说明其交替叠层的陶瓷与内电极结构。松下将片式压敏电阻描述为叠层陶瓷压敏电阻。这些第一方资料说明 MLV、片式压敏电阻与陶瓷瞬态抑制器等术语可能重叠，但具体系列仍应以制造商文件为准。
为什么贴片压敏电阻不一定自动是多层片式压敏电阻
表面安装器件描述的是安装方式和封装形式，并非内部构造。一个表面安装的压敏电阻可能是：
- 一片裸多层陶瓷MLV;
- 一种塑封或塑料封装的MOV;
- 一个盘状或整体式压敏电阻元件适用于表面安装;
- 一个多元件阵列或集成滤波结构; 或
- 一种其构造未由公共标题确定的产品。
这种区分在第一方文档中可见。KEMET VP规格书将一种塑料封装的表面贴装压敏电阻识别为选定的带引脚盘式压敏电阻的表面贴装等效物。伊顿官方MOVS页面同样也标识了一种表面贴装MOV系列；该页面现在标记该系列已停产，因此它作为构造和生命周期示例有用，而不是当前设计推荐。
这两个例子不应仅因为是表面安装而被单独放置在裸陶瓷-MLV参数矩阵中。详细的比较应属于MLV与SMD MOV及盘式MOV对比。
MLV、塑封贴片压敏电阻和盘式压敏电阻界限
| 构造类别 | 典型物理形态 | 所需证据 | 边界规则 |
|---|---|---|---|
| 多层陶瓷压敏电阻 | 无引脚陶瓷芯片，内部有电极并带有环绕端电极 | 当前MLV系列或序号规格书 | 仅使用该确切系列或部件所声明的条件 |
| 塑封贴片压敏电阻 | 两端金属端电极的矩形封装体 | 构造图、系列规格书和生命周期记录 | 不要将其额定值转移至裸陶瓷MLV |
| 圆盘或径向式MOV | 涂覆或封装的陶瓷圆盘，带径向引脚 | 确切的圆盘系列产品规格书及相关安全信息 | 不要将浪涌、能量、市电或安全额定值转移至MLV |
一些制造商提供更高电压或更大能量的多层片式压敏电阻系列。但这并不意味着多层片式压敏电阻具有通用的交流电源保护能力。确切的工作电压、瞬态波形、重复性、热行为、失效模式、安全证据和系统协调仍然决定特定产品是否合适。
ESD 抑制器是一个角色，而不是一种构造
一个 ESD 抑制器可能是多层片式压敏电阻，也可能是瞬态电压抑制二极管（TVS）, 一个半导体二极管阵列、聚合物/复合体抑制器或另一种技术。功能标签不确立器件材料、电容性动态钳位行为或特定接口的适用性。
| 术语 | 技术或角色 | 与 MLV 的关系 |
|---|---|---|
| TVS二极管 | 半导体雪崩保护器件 | 一种替代或补充技术，非MLV |
| ESD二极管阵列 | 一个封装内的多个半导体保护结点 | 即使通道数相似也不属于MLV阵列 |
| 聚合物、复合材料或树脂抑制器 | 一种非陶瓷的抑制技术 | 需要单独构造和脉冲行为证据 |
| 气体放电管（GDT） | 气体放电保护器件 | 一种可能用于协调保护阶段的不同设备 |
详细的科技比较应使用在匹配的工作电压、源阻抗、波形、钳位电流、重复次数、温度和印刷电路板（PCB）条件下相同的具体部件。MLV与TVS二极管指南演示了这种方法，以两种广泛使用的保护技术为例。
阵列和过滤多层片式压敏电阻需要定义拓扑结构
一个 多层片式压敏电阻阵列将两个或多个压敏元件集成在一个主体中。这些元件可能独立存在，也可能共用端子。每行额定值、封装级额定值和测试配置不自动互换。
Littelfuse MLN SurgeArray 规格书, 例如，描述了一个无引脚多层芯片中的四个独立抑制器，并报告了单个部分的额定值。这种拓扑结构不能简化为“阵列”而保留每个部分的范围。
一个滤波型或馈通式多层片式压敏电阻（MLV）结合了瞬态抑制与频率相关滤波结构。它不等同于普通的两端 MLV；引脚定义、等效电路、电容平衡、插入损耗和带宽都需要具体型号证据。
商标名称及产品系列名称
诸如 TransGuard、ChipGuard 和 ZNR 的名称标识了制造商拥有的家族或系列产品；它们不是通用的构造类别。一个产品系列可能包含多种技术，而一个家族名称可能会跨越修订或生命周期变化继续使用。
例如，京瓷 AVX TransGuard 规格书明确将该家族归类为多层陶瓷瞬态电压抑制器。制造商归属和规格书结构使这种分类具有合理性。分销商类别、照片或简短标题不会是等同的替代品。
在比较额定值之前如何对部件进行分类
- 记录确切的制造商、系列和完整订单代码。
- 定位当前官方产品页面、规格书和技术文件。
- 将功能、材料、结构、封装和拓扑分开记录在不同的字段中。
- 记录来源是否为当前、历史、区域性的、翻译过的或已被取代的。
- 保留任何未解决的结构，不将其包含在MLV参数聚合中。
- 然后比较连续交流电压（AC）和直流电压（DC）、压敏电压和测试电流、钳位电压和脉冲电流、浪涌波形、重复次数、能量波形、电容条件、漏电流、温度和资格认证。
仅凭封装代码或标称压敏电压不足以完成交叉替代评估。MLV 规格书参数与测试条件进一步说明了比较时如何保留测量条件。
常见问题解答
MLV 和 MOV 一样吗？
不完全相同。MOV 是一个更广泛的金属氧化物压敏电阻家族，而 MLV 表示多层结构。在技术比较中，请添加构造和确切系列名称，而不是使用 MOV 作为通用封装标签。
MLV 和 MLCV 可以互换使用吗？
它们通常属于相同的多层片式压敏电阻类别，但制造商并不统一使用这些缩写。请保留制造商的术语并在其官方文件中确认构造。
每个芯片压敏电阻或SMD压敏电阻都是MLV吗？
不是。芯片和SMD仅描述形式或安装方式。产品可能被塑封、圆盘衍生、与其他功能集成或文档不足。构造证据必须决定分类。
CTVS 就是 TVS 二极管吗？
不是。在TDK引用的上下文中，CTVS是指基于多层片式压敏电阻技术的陶瓷瞬态电压抑制器。TVS二极管是一种半导体雪崩器件。
MLV、塑封贴片压敏电阻和片式压敏电阻之间的额定值可以互换吗？
工作电压、钳位电压、浪涌电流、能量、脉冲耐受性、安全状态和温度极限与具体的构造、系列、订单代码及测试条件保持一致。
官方技术参考文献
- TDK电子——多层片式压敏电阻: 多层片式压敏电阻构造和CTVS术语。
- 松下工业 — 浪涌/ESD及保护组件基础概念: 片式压敏电阻、浪涌吸收器和ESD抑制器的边界。
- KYOCERA AVX — TransGuard多层陶瓷瞬态电压抑制器: 制造商系列和结构术语。
- KEMET — VP塑料封装表面贴装压敏电阻: 塑封贴片压敏电阻边界。
- Eaton — MOVS表面安装金属氧化物压敏电阻: 历史构造和生命周期边界；当前官方页面标记该系列停产。
- Littelfuse — MLN浪涌阵列抑制器规格书: 多元件拓扑结构及每部分评级范围。
这些参考支持术语和构造边界。它们不创建部件等同性、证明现有可用性或在产品系列之间转移评级。设计发布前，请验证当前文档修订版和生命周期。
总结
MLV标识多层结构。MOV标识更广泛的金属氧化物压敏电阻家族。芯片和SMD描述形式或安装方式。ESD抑制器描述其作用。阵列描述拓扑结构。CTVS和商标名称需要制造商背景。保持这些层次分离可防止不正确的参数转移、弱交叉引用和不安全的应用假设。
