多层片式压敏电阻（MLV）、塑封贴片 MOV 和圆片式 MOV 不是可以互换的名称。MOV 描述广义的金属氧化物压敏电阻技术家族，SMD 或表面贴装描述安装方式，圆片式描述本体结构，而 MLV 指多层陶瓷结构。
同样的词语可能出现在分销商过滤器或制造商产品组合中，但共享的MOV或SMD标签并不意味着部件在电气上等效。在比较电压、电流、能量、安全或应用角色之前，请确认构造和确切系列。
完整的命名系统详见：MLV术语与产品边界。
Related Post

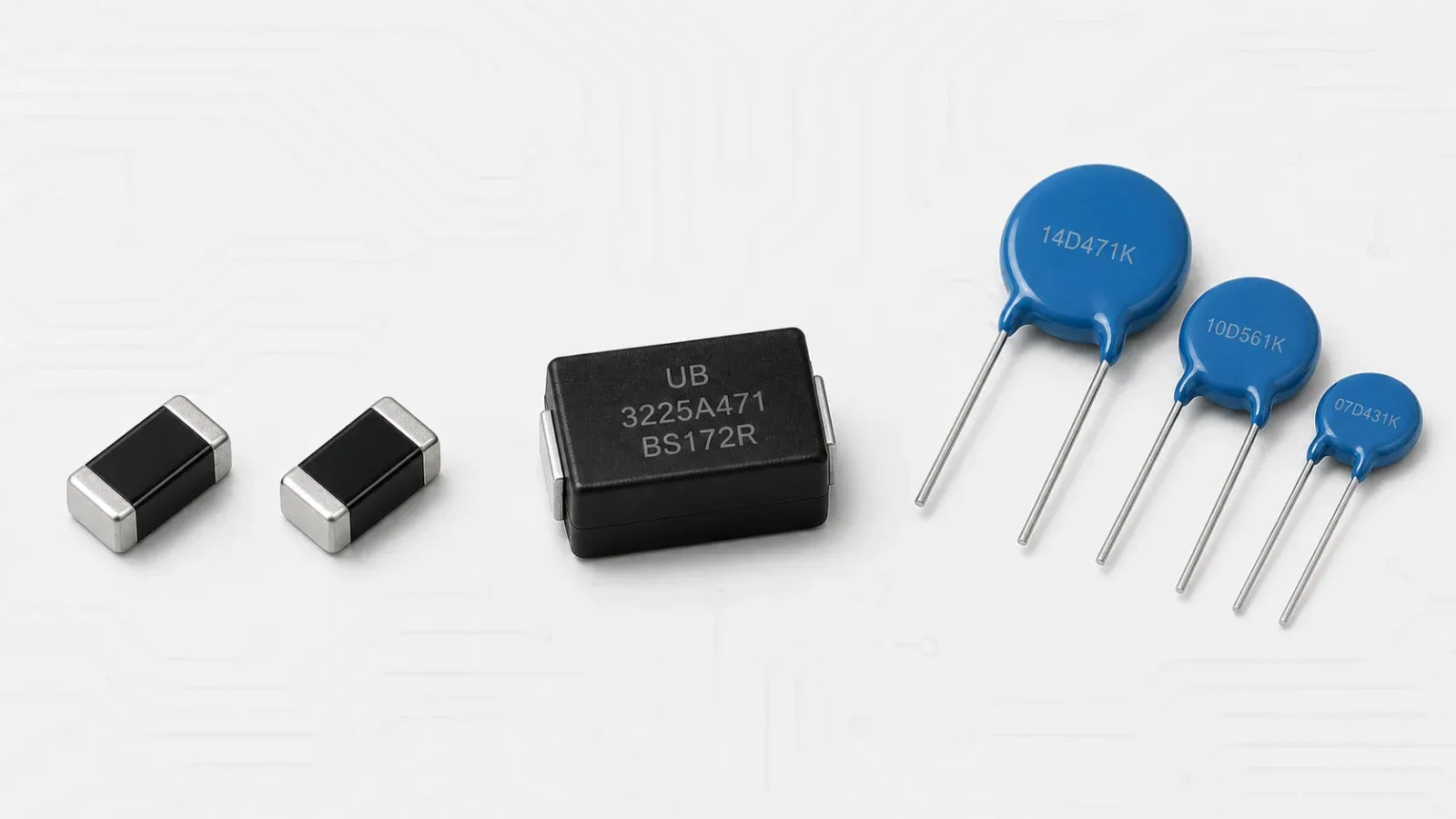

三种结构类别
| 类别 | 通用构造 | 常见封装/形式 | 主要对比规则 |
|---|---|---|---|
| 陶瓷MLV | 嵌入内部电极和外部端电极的非线性陶瓷层 | 无引脚芯片；离散、多元件或滤波器拓扑结构 | 使用确切的MLV系列/订单代码数据及其规定的测试条件 |
| 塑封或塑料封装贴片压敏电阻（MOV） | 位于塑封或塑料表面安装外壳内的压敏元件 | 制造商特定的SMD外形，通常比小型芯片视觉上更大 | 除非单独确认多层结构，否则保持在外置陶瓷-MLV矩阵之外 |
| 轴向式盘状MOV | 烧结压敏瓷片带引线并有涂层或封装 | 径向插件式器件 | 不要将其浪涌、能量、市电或安全评级转移给芯片MLV |
这种分类关乎构造，而非保证性能顺序。大容量和小容量产品并存，制造商也提供特殊高电压或更高能量的MLV系列。每种能力仍具体到特定型号。
为什么“SMD压敏电阻”是一个伞形术语
表面贴装压敏电阻可能是裸陶瓷 MLV、塑封贴片 MOV、适用于回流焊的单体圆片衍生器件，或其他结构。仅凭封装外观无法确认差异，应查看官方结构描述、剖面图、材料声明或系列规格书。
例如，KEMET VP 规格书描述了一种塑料封装的表面贴装压敏电阻，可作为部分带引脚圆片式器件的表面贴装替代方案。这只能说明 VP 系列的具体结构，不能定义所有 SMD MOV。Eaton 的表面贴装 MOV 产品系列同样说明，封装类别不能视为 MLV 的同义词。
为什么MOV评级无法跨越结构类型
结构变化会影响活性材料体积、电极几何形状、电流分布、热路径、端电极、机械行为和安装环境。这些差异影响制造商如何定义和验证该部件。
在比较数值之前，请保留以下字段：
- 最大连续直流电压（VDC）和交流电压（VAC），包括温度修正;
- 压敏电压及其测试电流;
- 钳位电压、注入电流及波形;
- 最大峰值电流、脉冲形状、重复频率和间隔;
- 带有波形或脉冲持续时间的能量;
- 频率、偏置和最大/典型状态下的电容值；
- 漏电流、温度范围、认证、安全及生命周期范围。
8/20 µs 峰值电流值并非10/1000 µs 能量值。两者均不能自动证明汽车负载突降、国际电工委员会（IEC）安装浪涌或重复寿命。MLV 参数和测试条件指南详细解释了这些字段。
典型角色而不将其变成规则
陶瓷多层片式压敏电阻
MLV 广泛用于板级 ESD 和低至中等瞬态保护，并可提供紧凑片式、阵列和滤波结构。不同系列的电容和脉冲能力差异很大，小尺寸 ESD 型 MLV 与大尺寸高能量 MLV 不能按同一范围概括。
塑封贴片压敏电阻
塑封贴片压敏电阻可能用于偏高能量或电源类 SMD 应用，同时避免径向引脚封装。这只是部分产品系列的常见方向，并不是可跨系列转移的规格。应确认回流焊曲线、封装热行为、故障响应和准确脉冲数据。
圆片式 MOV
圆片式 MOV 常用于电源、市电和较高能量浪涌保护。此类应用还涉及安装类别、预期故障电流、安全认证、外壳、熔丝或热保护及失效行为。圆片式 MOV 的外形尺寸或焦耳值，不能直接换算成“等效且安全”的 MLV。
交流电源和高能量边界
一个通用的小型多层片式压敏电阻不应被当作交流输入端的圆盘式MOV或浪涌保护器件来使用。一些制造商发布了命名的高电压或更高能量的多层片式压敏电阻系列，但那些是型号特定的例外情况。使用时需要精确的VAC/VDC额定值、浪涌持续时间和源阻抗、热/失效测试、安全证据、故障电流配合以及最终安装验证。
如何处理含糊的产品名称
如果来源仅说‘贴片压敏电阻’、‘芯片MOV’或‘多层片式工艺’而没有明确的构造说明，记录该产品为未解决状态。不要根据外观、封装尺寸、分销商类别或翻译后的标题来推断内部结构。
如果原始文件使用了矛盾的术语或未披露足够结构信息，直到制造商提供充分证据前，将产品保留在陶瓷-MLV比较之外。未解决的分类比错误地移动电压、电流或能量数据到错误的产品矩阵更安全。
结构-优先选择工作流程
- 记录制造商、确切系列、订单代码、修订和生命周期状态。
- 验证陶瓷多层片式压敏电阻、塑封贴片压敏电阻、圆盘/径向或未解决的构造。
- 定义电路轨、异常电压和瞬态源。
- 匹配电压定义、测试电流、波形、源阻抗和重复性。
- 比较热路径、封装、安装、焊盘图形、间距和装配限制。
- 检查安全、认证和失效状态证据以确保准确使用。
- 计划熔丝、热保护、电流限制或协调阶段（如需）。
- 在电气、热性和故障条件下验证确切的元件和PCB。
使用 MLV 选择工作流程 用于完整的决策序列和 MLV可靠性、标准及失效模式 证据层和故障控制。
总结
MLV 是多层陶瓷结构，塑封贴片 MOV 是独立的表面贴装结构，圆片式 MOV 则通常是带引脚的单体圆片结构。只有在电压定义、波形、电流、能量、温度、封装、安全与安装条件都完整时，相关额定值才具备比较基础；不能只按 MOV 或 SMD 标签归类。
