金属氧化物压敏电阻（Metal Oxide Varistor，MOV）规格书给出的钳位电压，为什么常低于整机浪涌测试时后级看到的峰值？关键原因是两者不是同一个测量对象。规格书数值对应规定脉冲电流、波形和器件端子条件；整机残余电压还包含 MOV 引线、焊盘、PCB 走线、过孔、连接器和回流路径的寄生阻抗，以及探头连接带来的测量误差。
最需要关注的是浪涌高电流回路，而不是 MOV 在平面图上离接口有几毫米。电流快速变化时，路径电感产生近似 V=L·di/dt 的附加电压；同一段铜箔若同时承载浪涌电流和敏感负载回流，还会形成公共阻抗耦合。MOV 本体没有失效，后级仍可能看到明显高于器件端钳位值的电压。
先把“钳位电压”和“残余电压”放回测试条件
数据表钳位电压通常在规定峰值电流及 8/20 µs 等指定波形下测量，并包含型号公差。不同产品可能使用不同的测试电流，因此两个相同最大连续工作电压（MCOV）的料号也不能只比较钳位电压数字。要与整机波形对应，至少要保留电流幅值、波形、初始温度、脉冲次数和测量点。
整机“残余电压”则是某个明确节点相对某个明确参考点的瞬态电压。MOV 端子两端、保护节点、后级电源引脚和控制器内部地之间的峰值可能不同。报告中若只写“测得 650 V”，却没有标出两根探头分别接在哪里，这个数字无法用于判断器件、布局或测量是否合格。
L·di/dt 为什么几十纳亨也不能忽略
假设从接口到 MOV 再返回的附加回路电感为 20 nH，浪涌电流上升斜率为 0.5 kA/µs，则理想化估算的电感电压约为 10 V；若斜率为 2 kA/µs，则约为 40 V。这里的数值只是说明量级，不是某块 PCB 的实测结果。真实电感取决于去程与回程的几何关系，真实 di/dt 也会被发生器源阻抗、MOV 导通和线路网络共同改变。
公式还解释了为什么“把铜加宽”不一定足够。加宽可以降低电阻，并在一定程度上降低电感，但长度和去回路径围成的回路面积通常更关键。若去程很短、回程却绕板一圈，或者浪涌先经过负载地再进入 MOV，系统仍会产生较大的共享路径电压。
整机峰值可以拆成一张电压预算
| 电压组成 | 主要决定因素 | 如何核对 | 常见误判 |
|---|---|---|---|
| MOV 本体端电压 | 料号公差、浪涌电流、波形、温度和历史 | 差分测量器件两端，并同步记录电流 | 直接拿后级节点峰值与数据表比较 |
| 入口到 MOV 的路径电压 | 长度、回路面积、过孔、连接器与 di/dt | 对照布局并估算/提取寄生参数 | 只看物理距离，不看回流 |
| MOV 到参考点的回流电压 | 保护地、机壳地、信号地连接策略 | 标出浪涌电流闭合路径 | 把不同“地”默认当成等电位 |
| 后级振铃和测量附加 | 线路 L/C、探头回路、带宽与共模范围 | 改变探测方法并比较完整波形 | 把探头感应尖峰当成真实器件应力 |
这个分解不是说四项能够在任何时刻简单做标量相加，而是帮助定位峰值来源。浪涌网络是动态系统，各电压的相位和波形可能不同。工程上应同步采集 MOV 端电压、后级节点电压与浪涌电流，再用同一时间基准判断哪一段路径贡献最大。
布局重点是让浪涌电流绕开敏感路径
从接口进入的浪涌应优先进入钳位支路，再以短、宽、连续的路径返回预定参考点。受保护电路从钳位节点的“安静一侧”引出，形成类似分流点的拓扑，避免浪涌电流先流过敏感线路再到 MOV。若只把 MOV 靠近连接器，却让回流通过细长数字地，物理邻近并没有完成低电感保护。
两根 MOV 引线应尽量短，器件焊盘与高电流铜箔之间不要留下不必要的细颈。跨层不可避免时，可通过合理布置多个过孔降低路径阻抗，但并联过孔不是魔法：它们需要靠近电流入口，并与连续参考平面形成明确的去回路径。保护接地、机壳地和信号地的连接应由整机绝缘、EMC 和安全架构决定。
还要避免把浪涌回路与采样地、控制器地、通信参考或低噪声模拟地共用一段铜箔。公共段上的 L·di/dt 和 I·R 压降会直接移动这些局部参考点，使“对地钳位正常”与“芯片引脚差分应力过高”同时发生。布局评审应画电流箭头，而不仅是查看器件坐标。
探头连接可能制造一个不存在的尖峰
普通无源探头的长接地线与探针形成较大感应环路，在高 di/dt 和高 dv/dt 环境中容易拾取磁场和电场。应根据电压等级使用短接地弹簧、合适的高压差分探头或经过安全评估的同轴连接，并让两根测量导线沿相近路径靠拢。探头带宽过高会显示很窄的振铃，带宽过低又可能压低真实峰值，因此报告中必须写明带宽限制。
差分探头也不是接上就自动正确。其最大差分电压、共模电压、共模瞬态抑制、输入阻抗、隔离和安全类别都要覆盖测试。测量 MOV 两端时探头应尽量直接跨接器件端子；测量后级时，则应在目标器件的供电与本地参考之间取样，而不是借用远端机壳地。
用双测点把器件压降与路径压降分开

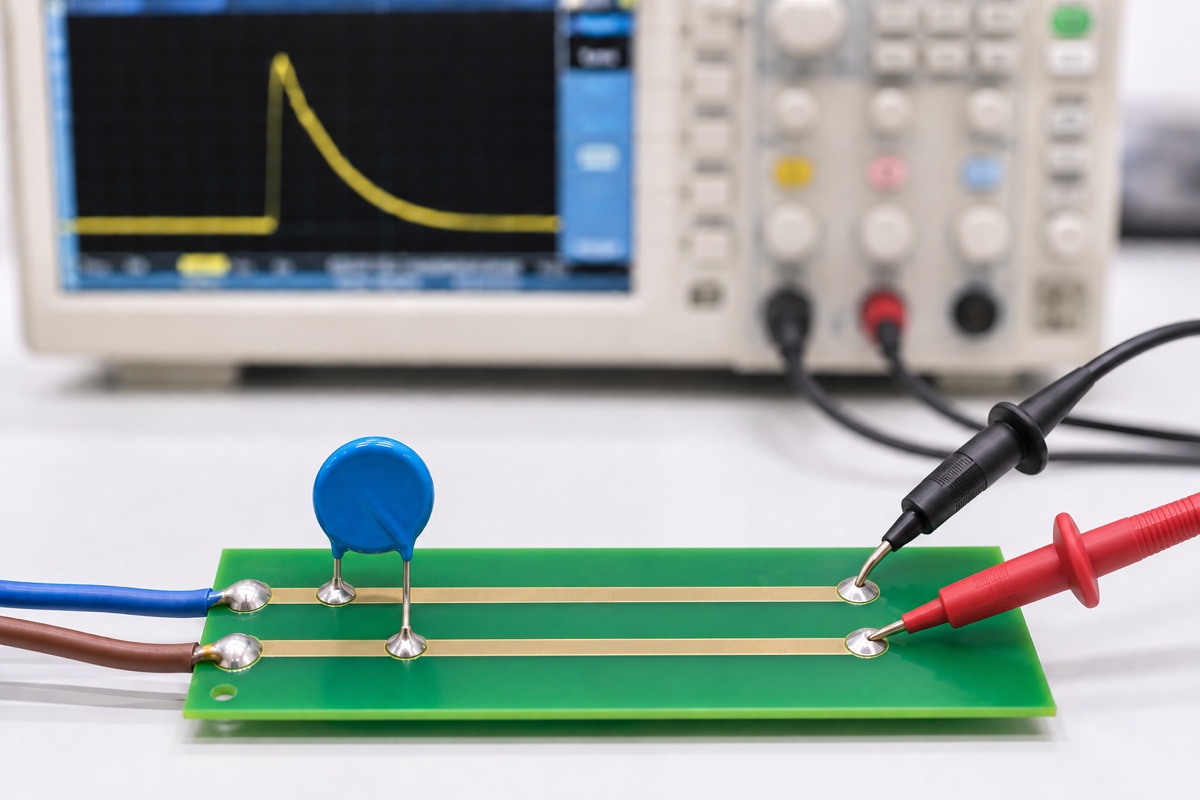

一种实用诊断方法是同步捕获 MOV 端子差分电压和后级目标节点电压，再同时记录浪涌电流。两个电压波形之差并不必然等于纯电感压降，因为电路还含电阻、电容、耦合和测量延迟；但它能显示互连与共享路径在同一次事件中增加了多少应力。缩短回路或改变分流点后重复测试，可以验证布局是否真正改善。
不要只盯着第一个极窄尖峰。后级器件可能分别受绝对最大电压、脉冲宽度、能量、引脚钳位电流和功能复位阈值限制。应把完整波形与下游规格和整机抗扰度要求比较，而不是只选择一个看起来最醒目的游标读数。
可执行的布局与验证流程
- 在原理图和 PCB 上画出浪涌从接口、保护器件到返回点的完整高电流闭环，并标出任何与负载共享的阻抗。
- 锁定 MOV 完整料号，记录数据表钳位电流、波形、最大/典型属性、温度和容差，不把不同测试电流下的数字直接比较。
- 缩短器件引线、去程和回程，减小回路面积；检查焊盘细颈、过孔、连接器和地平面切口。
- 定义三个测点：MOV 端子、钳位节点和最敏感后级端口；为每个电压明确参考点。
- 选择满足差分、共模、带宽、隔离和安全要求的探头，并用最小测量环路连接。
- 同步记录电压与电流，在规定浪涌幅值、波形、极性、次数、间隔、器件公差和温度范围内重复验证。
常见问题
把走线加宽就能解决残余电压过高吗？
加宽有助于降低电阻和部分电感，但总长度、去回路径间距、回流位置、过孔和共享阻抗同样重要。先缩短并闭合回路，再讨论加宽。
MOV 响应时间很快，布局还重要吗？
重要。材料进入导通区的速度不能消除外部连接上的 L·di/dt 电压，也不能让远端参考点保持等电位。系统钳位性能由器件和完整电流路径共同决定。
后级峰值高于规格书钳位电压就是 MOV 不合格吗？
不能直接判断。先对齐脉冲电流、波形、温度、公差、测量点和探头方法，再把器件端电压与互连附加电压分开。只有器件端条件一致时才适合和数据表比较。
能否只做仿真，不做浪涌实测？
仿真适合筛查回路和寄生参数敏感性，但模型、装配、线缆、发生器和保护器件离散性都会影响结果。最终仍需在规定安全条件下对代表性整机进行同步电压电流验证。
实用结论
MOV 的数据表钳位电压属于器件端条件，后级残余电压属于系统节点结果。二者之间的差异来自寄生电感、共享回流、网络振铃和测量方法。最有效的改进不是一句“把 MOV 放近”，而是让浪涌电流以最小闭环绕开敏感线路，并用明确参考点同步测量器件端电压、后级电压和电流。
