多层片式压敏电阻（MLV）的测量曲线只是其保护性能的一部分。印刷电路板（PCB）决定了瞬态电流到达器件的程度、电流返回的位置以及互连电感产生的额外电压量。组装过程也决定了陶瓷体和端电极是否保持完好无损。
将多层片式压敏电阻置于暴露点

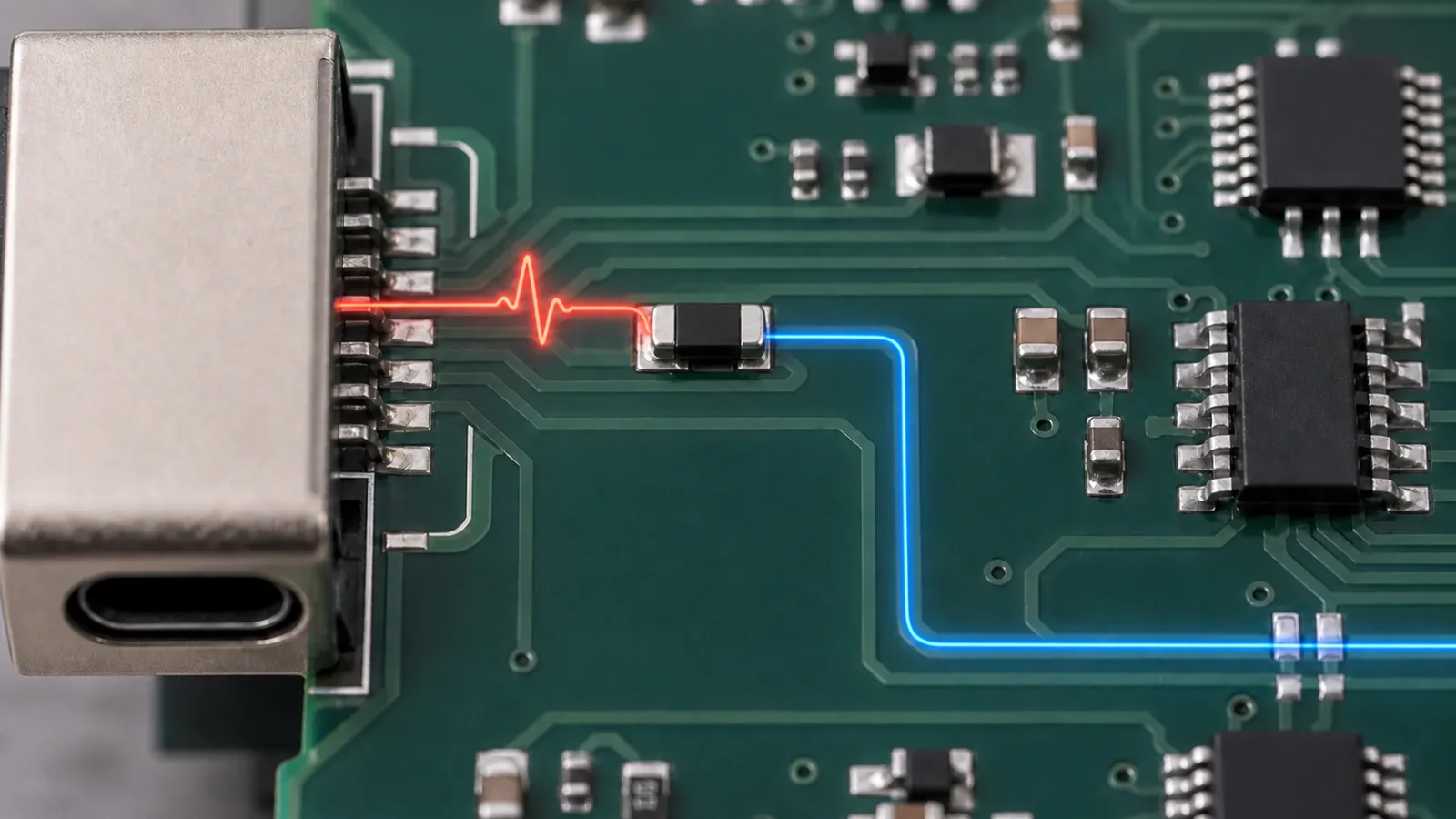

对于连接器或外露节点保护，将分流器件靠近入口点放置，使瞬态在到达受保护电路路径之前遇到保护路径。避免长分支让电流通过受保护电路并稍后返回到多层片式压敏电阻。制造商关于PCB布局以对抗静电放电措施的演示说明了电流路径如何改变测量结果。
保持分流回路短
快速通过走线和过孔电感中的电流变化会产生额外电压。从入口点通过多层片式压敏电阻到预期返回路径，尽量减小该环路长度。使用适合系统架构的适当返回平面或节点；“地”并不总是瞬态频率下的低阻抗回路。
Related Post
将瞬态侧与受保护侧走线分开
避免两侧走线长距离近距离平行，以免瞬态绕过保护器重新耦合。条件允许时，让受保护侧走线远离瞬态来流路径，并有意识地协调连接器屏蔽、机壳、信号参考与电路地。
使用精确的焊盘图形
焊盘几何形状和焊膏体积会影响端电极应力和 PCB 应变。应使用与具体封装、端电极和规格书版本匹配的焊盘图形；不要套用通用焊盘尺寸，也不要假设两个外形相同的 MLV 具有相同的推荐焊盘布局。
控制焊接热量
遵循供应商的预热、升温速率、峰值温度、时间、合金、循环次数和冷却指导。过高的峰值/时间、快速温变、反复回流或不合适的流动工艺会损坏陶瓷、端电极或焊点连接。实际印制板因热容量不同而变化，影响元件暴露情况.
管理 PCB 挠曲与分板风险
电路板弯曲可能会损坏陶瓷片式压敏电阻或端电极。靠近板边、刻痕线、连接器、螺钉，以及在插装或分板过程中会弯曲的区域风险更高。应检查器件相对于主要弯曲方向的封装朝向，支撑 PCB，并选择低应变分板方法。温度循环显著时，还要考虑热膨胀系数（CTE）不匹配。
没有通用的安全距离或弯曲值。使用制造商的具体指导并验证安装件。
清洁、污染和涂层
助焊剂残留物、离子污染、不兼容的清洁以及被困水分可能影响表面漏电流或腐蚀。遵循供应商材料兼容性指南。包封涂层不能修复裂纹组件或证明高湿度合格。
检查与后处理检查
- 验证组件身份，拓扑结构重要时的方向和放置；
- 检查焊点圆角、润湿、桥连、焊料不足或过量，以及本体损伤；
- 审查分板过程以及连接器、螺钉带来的载荷；
- 在完整组装流程后测量相关电气指标；
- 当怀疑存在潜在裂纹时，使用显微镜或其他适当的方法进行分析。
电气和机械性能验证须同时进行
电路板可能有完好的焊点但仍然提供不良的瞬态返回路径；在机械损伤造成漏电或间歇性故障之前，它也可能表现出良好的钳位效果。使用示波器和其他设备级测试验证放置/电流路径，然后检查组装后的电气漂移和物理状态，并进行代表性的机械/环境应力测试。
参考多层片式压敏电阻的可靠性、标准及失效模式以获取证据层信息，如何选择多层片式压敏电阻以获得完整的工作流程和UBAEC 应用部分以了解特定接口的拓扑结构。
布局与组装检查清单
- 定位瞬态入口和预期返回路径。
- 在受保护侧布线之前放置多层片式压敏电阻。
- 最小化迹线/过孔环路电感并减少回耦合。
- 使用精确的封装焊盘图形和焊接指导。
- 模拟真实的再流/流动过程并记录循环次数。
- 组装、使用及分板过程中减少电路板弯曲。
- 加工后检查并进行电气测量。
- 运行最终PCB/系统瞬态测试并保留结果。
总结
多层片式压敏电阻的布局既涉及瞬态电流路径，也涉及陶瓷器件的装配可靠性。更短的分流路径有助于改善钳位效果；正确的焊盘、焊接和应变控制可保护器件。具体尺寸与焊接工艺曲线应以所选系列的最新规格书为准。
