PPTC只看Ihold够吗？Vmax与Imax怎么配合检查

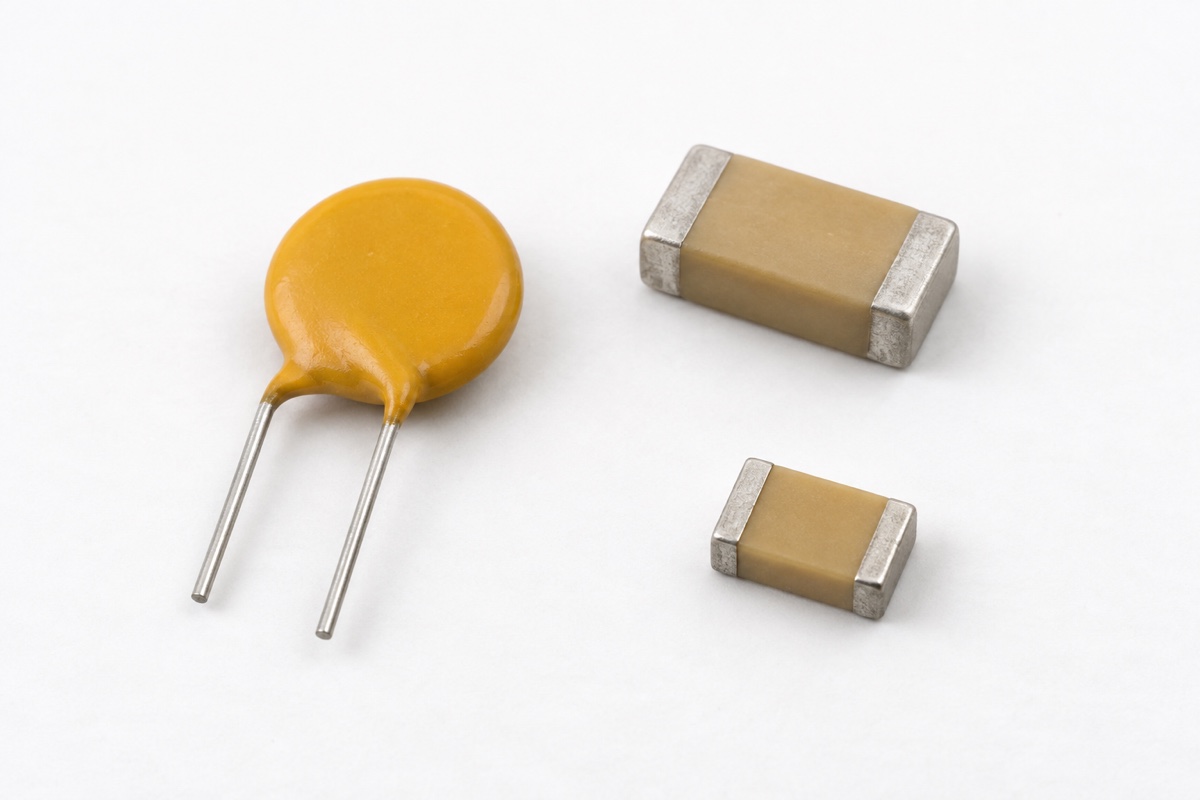

聚合物正温度系数器件（Polymeric Positive Temperature Coefficient，PPTC）常按保持电流 I_hold 开始选型，但电流合适不代表故障时一定安全。短路发生后，PPTC 要从低阻态升温并进入高阻态；此时它可能承受接近整条电源轨的电压，同时还要限制电源能够提供的故障电流。因此，最大电压 V_max 与最大故障电流 I_max 必须和具体电路一起检查。

这两个参数也不是彼此独立的“越大越好”标签。原厂通常把 I_max 定义在额定 V_max 条件下，把 V_max 定义为器件在规定电流条件下可承受而不损坏的最大电压。超过数据表组合边界可能导致永久损坏、电弧或燃烧；不能因为 I_hold、I_trip 或动作时间看起来合适，就忽略这项检查。

为什么正常工作时看不出Vmax问题

PPTC 串联在负载供电路径中。正常低阻状态下，器件两端电压近似为负载电流乘以器件电阻，通常只是电源电压的一小部分；电路工程师因此容易把电源轨电压当成与 PPTC 无关的参数。但器件一旦动作，电阻会大幅升高，负载侧电压下降，PPTC 两端可能承受接近最大电源电压。

因此，V_max 不是“让 PPTC 动作的电压”，也不是浪涌钳位电压。它说明器件在数据表规定条件下可以承受的电路电压边界。设计时应使用电源容差、充电状态、稳压偏差和可能的持续过压之后得到的最大稳态值，并确认数据表写的是 VDC、VAC 还是另有波形与持续时间条件；直流额定值不能直接当作交流峰值或瞬态浪涌额定值。

Imax要与故障点的可用电流比较

I_max 不是正常负载电流，也不是 PPTC 动作后长期流过的电流。它对应额定电压下器件能够承受的最大故障电流或短路电流。Littelfuse 的选择流程要求先确定最大电路电压和最大可用故障电流，再与具体系列的 V_max、I_max 比较；Bourns 的产品表也把保持电流、最大电压与最大电流分成不同栏目。

可用故障电流应在 PPTC 安装位置计算或测量。电池内阻、线缆与连接器阻抗、电源限流、变压器阻抗、PCB 铜箔和其他串联器件都会改变结果。不能直接用适配器铭牌电流代替短路电流，也不能只看稳态电子限流值；某些电源在控制环路响应前会由输出电容提供较大的瞬时电流，电池也可能在短时间内提供远高于负载额定值的电流。

如果最大电源电压是 24 V 标称值加 10% 容差，则稳态设计起点为 26.4 V，而不是 24 V。若同一节点的可用短路电流是 18 A，就要同时确认所选器件在相应额定电压下允许至少该故障电流。这个例子只说明检查方法；是否需要额外裕量、怎样处理电源瞬态和线路电感，仍应依据具体系列资料、系统标准及实测结果。

Vmax与Imax通过也不等于负载得到保护

V_max 和 I_max 主要回答器件自身能否处在该故障边界内，并不保证负载在 PPTC 动作前不会受损。PPTC 依靠 I²R 自热，动作时间取决于故障电流、环境温度、铜面积、封装散热和初始温度。故障电流刚高于动作区时，器件可能需要较长时间才进入高阻态；敏感半导体可能已经超过允许能量或温升。

应把数据表的时间—电流曲线与负载的安全时间比较，而不是把 I_trip 当成瞬时开关点。有关保持电流、动作电流和温度降额的区别，可参阅PPTC的Ihold与Itrip怎么读。PPTC 是热敏非线性器件，不能用一个固定电阻描述整个过程；相关概念见线性与非线性电阻的区别。

动作后的PPTC不是断开的开关

PPTC 动作后仍有有限电流通过，这部分电流产生的功耗使器件维持高温和高阻。动作后的近似功耗可以从器件两端电压与残余电流估算，但不能只用冷态电阻代入欧姆定律，因为电阻会随热平衡持续变化。系统必须确认 PPTC 表面温度、周围材料、负载残余电压以及长期故障状态都可接受。

若电源电压升高，动作后器件的电压和功耗平衡也会变化；若电源具有自动重试、折返限流或间歇启动，PPTC 可能反复冷却和再加热。原厂额定值不能代替整机异常试验。需要明确一次性保险丝、PPTC 与 MOV 热脱扣的职责边界时，可继续阅读保险丝与MOV热脱扣如何配合。

如何完成一轮可复核的选型

1. 记录最大连续负载、启动峰值、重复脉冲、最低与最高环境温度，再按温度降额后的 I_hold 排除会误动作的型号。
2. 确定 PPTC 两端可能出现的最大持续电压，包含电源容差、充电状态和可预见持续异常；分开记录直流、交流与瞬态条件。
3. 在 PPTC 安装位置计算最小源阻抗与最大可用故障电流，并检查电池、电源输出电容和电子限流的瞬态行为。
4. 对照完整料号的数据表，同时满足 V_max、I_max、环境温度、动作时间、封装和认证范围，不能把另一个系列的数据拼接进来。
5. 在最大电源电压、最坏环境温度和代表性短路阻抗下做整机试验，记录动作时间、峰值电流、PPTC 两端电压、表面温度、残余电流和负载状态。
6. 故障解除后再检查重启压降、动作后电阻与重复故障行为；若失效后必须可靠断路，应评估熔断器、电子保护或其他独立安全措施。

这里的“通过”应分为三层：数据表额定值匹配、器件级试验符合原厂条件，以及整机在目标标准和实际故障下安全。三者不能互相代替。器件类型与保护功能的基本区分，可在常见电子元器件类型与功能中继续查阅。

常见问题

电源有限流，是否可以不看Imax？

不可以。应证明限流在所有上电、控制失效和短路瞬态下都有效，并把输出电容、电池与布线能够提供的峰值纳入计算。只有实测或受控模型证明 PPTC 位置的最大故障电流低于对应额定值，限流才构成有效依据。

30 V的PPTC能否用于24 V系统？

不能只凭标称值判断。先计算系统最大持续电压，包括容差、充电和异常状态，再确认 30 V 是对应工作方式下的有效额定值。若存在高于该值的持续过压或不受控瞬态，还要另行处理，不能把 V_max 当作钳位功能。

PPTC动作后电流已经下降，是否表示故障已安全隔离？

不一定。PPTC 不形成机械开路，残余电流、器件温度和负载侧电压仍需验证。对触电、起火或必须断开的故障，系统可能需要具有足够分断能力的保险丝、电子开关或其他独立保护。

结论

PPTC 不能只按 I_hold 选型。正确顺序是先确认正常电流和温度降额，再把最大持续电压与安装点的最大可用故障电流分别对应到同一具体料号的 V_max 和 I_max 条件，随后检查动作时间、动作后功耗、残余电流和整机异常状态。只有数据表边界与实机故障试验都通过，才能说明该 PPTC 适合目标电路。

参考：Littelfuse, POLYFUSE PTC Selection Guide；Littelfuse, 1206L Series PolySwitch PPTC Datasheet；Bourns, Multifuse PPTC Resettable Fuses。
