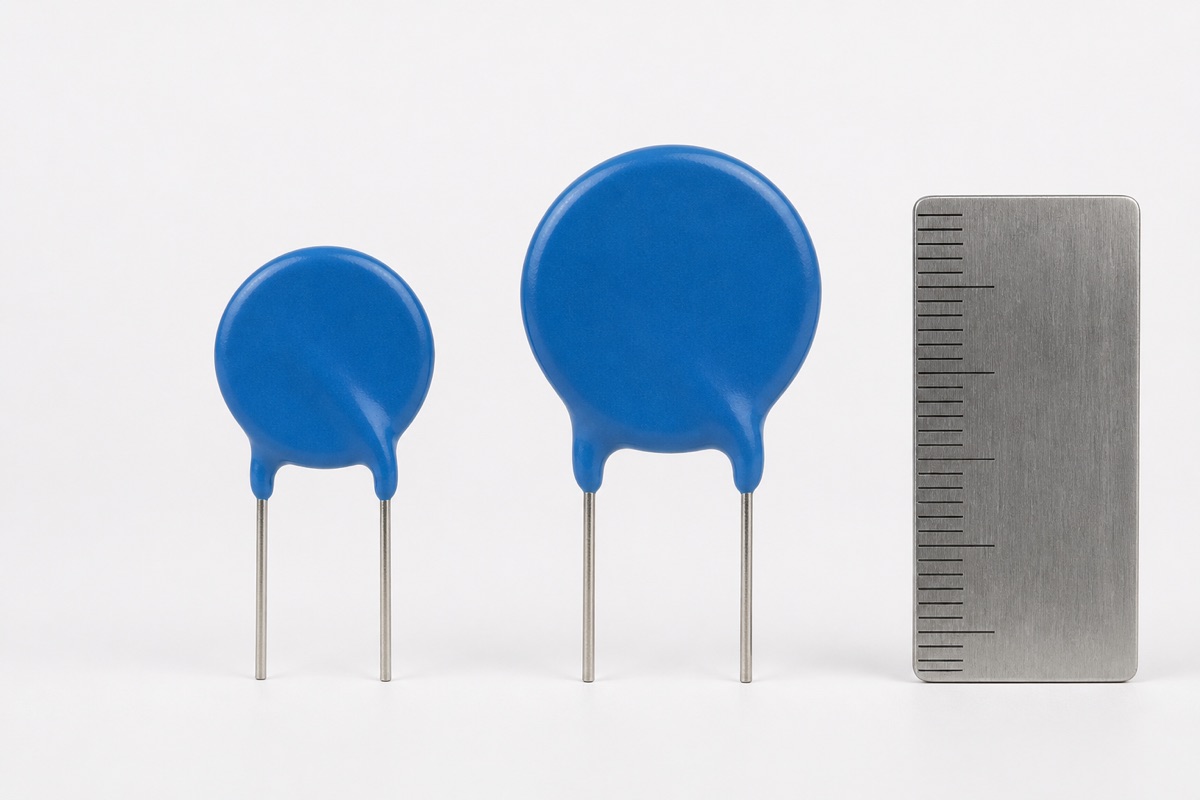

两只圆片金属氧化物压敏电阻（MOV）都标着相同的电压代码，一只是 14 mm，另一只是 20 mm，能否直接互换？答案不能只看代码或直径。电压代码通常只覆盖压敏电压等级的一部分信息，而浪涌电流、能量、钳位条件、重复脉冲、温度降额、机械尺寸与认证都由完整系列和订货号决定。
盘片更大通常意味着更多有效材料和更高的热容量，但“20 mm 一定更好”仍不是工程结论。更大的器件可能采用不同的钳位测试电流、具有更高电容量，并改变引脚间距、爬电距离、装配应力和保护配合。可靠替换应先把工作电压窗口锁定，再在相同测试条件下比较保护能力，最后完成整机验证。
相同电压代码究竟说明了什么？
以常见的三位数字加容差字母标记为例，它可能指向一个标称压敏电压和容差等级，但不能单独给出最大连续工作电压（MCOV）、指定浪涌电流下的钳位电压、单次或重复脉冲能力、能量、平均功耗、漏电流、温度范围或安全认可。完整型号中的系列、盘片尺寸、引线形式、包封和后缀同样属于规格的一部分。
压敏电压 V1mA 也不等于正常工作电压或钳位电压。V1mA 是在资料规定的直流参考电流下测得的电压；MCOV 是器件可连续承受的交流有效值或直流电压边界；钳位电压则必须连同脉冲电流和波形读取。因此，两只器件即使 V1mA 范围接近，也可能在同一浪涌电流下给出不同的残压。
直径变化通常会影响哪些参数？
| 比较项 | 为什么可能随尺寸变化 | 正确比较方式 |
|---|---|---|
| 峰值浪涌电流 | 有效盘片面积、材料和电极结构会改变电流承受能力 | 使用同一波形、脉冲次数、间隔和初始温度 |
| 能量与平均功耗 | 陶瓷体积、热容量和散热路径不同 | 保留厂家规定的波形、持续时间与降额条件 |
| 钳位电压 | 不同尺寸可能在不同测试电流下标注最大值 | 先把电流和波形归一，再比较最大钳位值 |
| 电容量与漏电流 | 电极面积和结构会改变小信号与连续工作特性 | 按实际频率、电压、温度和资料测试条件核对 |
| 机械与安全 | 本体、厚度、脚距、引线和包封可能不同 | 核对 PCB、间隙、涂层、装配和完整认证型号 |
TDK 的 SIOV 计算示例给出了一个有边界的尺寸影响案例：在十次 8/20 µs 冲击的既定计算条件下，示例中的 S14K275 不能满足所需电流，随后评估 S20K275 才通过电流与能量检查。这个例子证明同系列内直径可能改变能力，但不能推导出“所有 20 mm 器件都比所有 14 mm 器件高固定倍数”。
为什么钳位电压不能直接横向抄表？
钳位电压只有在脉冲电流、波形和极性等条件一致时才可直接比较。有些系列会对较大盘片使用更高的测试电流，因此两张表中相近的钳位电压并不表示动态表现相同。还要确认给出的是最大值还是典型曲线，并避免从图形估读一个未经保证的数值。
PCB 连接也会改变被保护电路看到的总残压。MOV 引线和走线的寄生电感会在电流快速变化时增加 L·di/dt 电压，所以更换为更大的盘片后，如果引线更长或走线路径变差，器件额定能力增加也不代表系统钳位一定改善。可结合 MOV 引线与 PCB 寄生电感继续检查布局边界。
单次浪涌、重复脉冲与温度必须分开判断
单次峰值电流不能代替重复脉冲寿命。实际评估应记录波形、峰值、脉宽、次数、间隔、极性、初始温度和事件后的判定标准；如果资料提供脉冲寿命曲线，也只能在该曲线的边界和指定环境内使用。关于额定值为何不能脱离波形，可参阅 MOV 焦耳额定值与浪涌波形。
温度升高时，允许浪涌、能量或平均功耗可能需要降额。更大的盘片通常拥有更多热裕量，但它仍可能处于高环境温度、密闭外壳或邻近热源中。替换评审必须采用候选料号当前资料中的降额曲线，不能把另一系列的温度边界复制过来。
从14 mm换成20 mm，哪些条件必须同时满足？
先确认候选器件的交流和直流 MCOV 覆盖正常电网、容差和允许的暂态窗口，再核对压敏电压范围及漏电流。随后在相同电流和波形下比较最大钳位电压，并检查单次浪涌、重复脉冲、能量、平均功耗和温度降额。MCOV 的基本选取逻辑可参阅 MOV 最大连续工作电压选型。
电气检查之后还要核对本体直径、厚度、高度、脚距、引线直径、PCB 孔位、爬电与电气间隙、涂覆和壳体距离。最后确认保险丝或热脱扣的配合逻辑仍成立，并核对阻燃、安规认可及其适用的完整型号。认证属于具体系列和订货号，不能因为两只器件外观相似就自动转移。
从20 mm缩小到14 mm为什么风险更集中？
降尺寸通常会同时减少浪涌、能量和热裕量。如果原设计只记录了“471K”之类的简写，没有保存浪涌波形、峰值、次数、温度和后端耐压，就无法证明小尺寸仍能满足要求。此时应把它当作保护电路重新设计，而不是普通 BOM 替代。
缩小尺寸还可能改变钳位测试电流和动态伏安特性。即使候选料号的单次浪涌额定值看似高于现场估算值，也不能跳过 TOV、重复脉冲、热失控和失效后隔离检查。线路保险丝与 MOV 热脱扣承担不同任务，相关边界可参阅 保险丝与 MOV 热脱扣如何配合。
一个可执行的替换验证流程
- 记录原料号与候选料号的完整订货信息和资料版本，不以盘片颜色或表面代码代替。
- 锁定正常 AC/DC 电压、允许偏差、TOV、目标浪涌波形、峰值、次数、间隔和环境温度。
- 在相同条件下逐项比较 MCOV、V1mA、最大钳位、浪涌、能量、重复脉冲、漏电流和电容量。
- 检查机械空间、脚距、安全距离、包封、阻燃和认证，并复核保险丝或热保护配合。
- 在代表性 PCB 和线束上进行浪涌验证，记录器件端和被保护节点的电压，以及试验前后的漏电或压敏电压变化。
如果某项只提供典型曲线而没有保证上限，应把它视为设计参考而不是合格判据。整机测试也不能反过来扩大元件额定值；它只能证明指定样机、布线和试验条件下的系统表现。
FAQ
20 mm MOV一定比14 mm MOV钳位更低吗？
不一定。更高浪涌能力不等于更低残压。必须在相同脉冲电流和波形下比较最大钳位值，并计入连接电感。
两只MOV都标471K，就能认为电气等效吗？
不能。该标记只覆盖有限的电压与容差信息，完整型号还决定系列、尺寸、MCOV、浪涌、能量、钳位条件、引线和认证。
从14 mm换成20 mm是否总是更安全？
不是。更大器件仍可能带来机械不匹配、更高电容量、不同钳位条件或失效保护配合变化，必须完成系统级变更验证。
可以用能量额定值代替浪涌电流比较吗？
不能。能量取决于电压、电流和时间过程，峰值电流又受波形与重复条件约束；两个额定值互相关联但不可互相替代。
结论
14 mm 与 20 mm MOV 即使电压代码相同，也不是自动等效料。正确顺序是先锁定工作电压和 TOV 窗口，再在相同测试条件下比较钳位、浪涌、能量、重复脉冲与温度边界，同时检查机械、认证和失效保护，最后用真实 PCB 完成验证。
参考：TDK Electronics，SIOV 类型概览；TDK Electronics，SIOV 计算示例；Littelfuse，HMOV 系列数据表。
