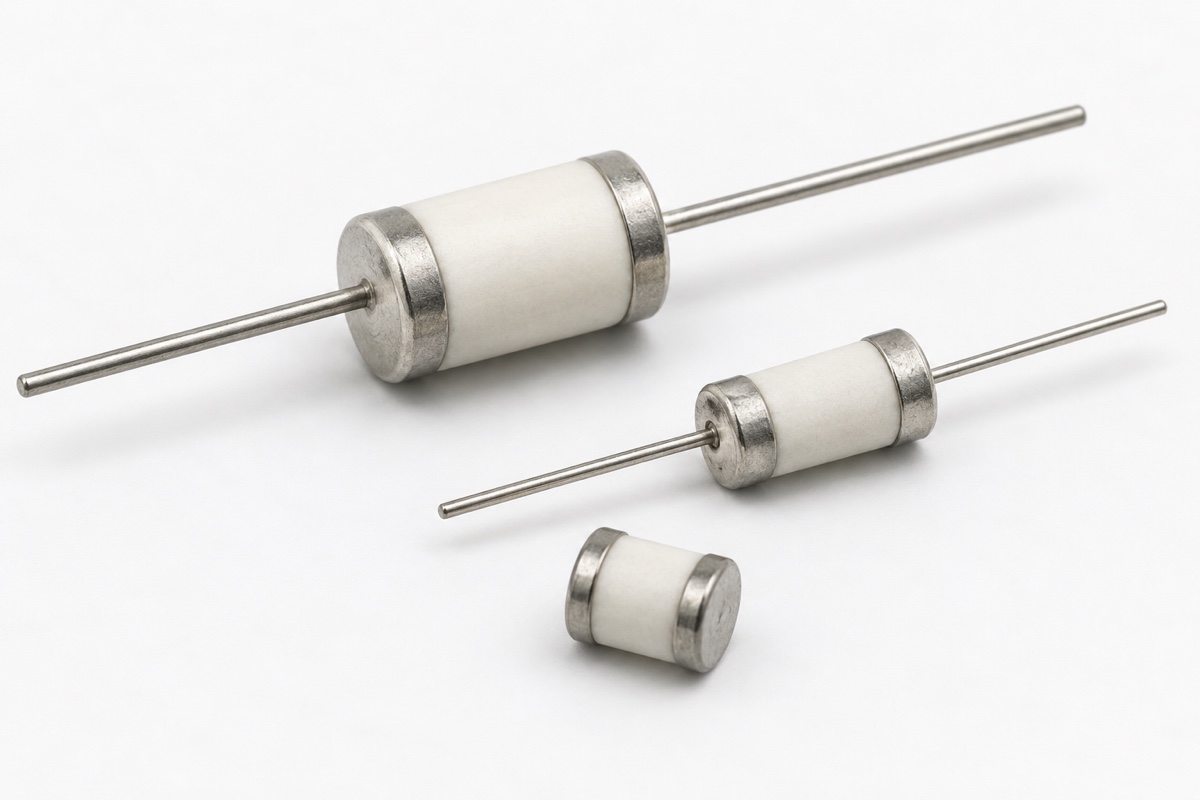

气体放电管（Gas Discharge Tube，GDT）规格书如果同时列出“8/20 µs、单次 5 kA”和“8/20 µs、300 次 100 A”，不能把 5 kA 当成每次浪涌都可承受的电流，更不能据此计算“总共还能承受多少次”。单次最大冲击、规定次数下的标称冲击电流和低电流长寿命试验，是不同的额定条件。
判断重复浪涌能力时，至少要把峰值电流、波形、次数、极性、脉冲间隔、样品初始状态和试后判据放在一起。缺少其中任何一项，单独的 kA 数字都不能代表寿命，也不能证明装进设备后仍满足击穿电压、绝缘电阻和安全失效要求。
“单次最大值”和“标称冲击电流”回答不同问题
单次冲击电流用于说明器件在规定波形下能够承受的一次高应力事件。它接近能力边界，不能自动包含重复裕量。标称冲击电流或 service life 项目则通常绑定明确次数，例如 10 次 8/20 µs；它说明样品完成该序列后仍需符合资料规定的终点，但不等于无限次使用。
原厂资料里的差异很直观。Littelfuse CG8 系列把同一 8/20 µs 波形分别写成 5 kA 一次、3 kA 三次和 100 A 三百次。Bourns 2018 系列则列出 24 kA 一次、20 kA 超过十次，同时把 200 A、10/1000 µs 的能力写成超过三百次。这些数字只属于各自系列和测试条件，不能外推为所有 GDT 的通用比例。
也不能只用峰值电流、I2t、转移电荷或“峰值乘次数”建立寿命等效式。GDT 点火前后的电压状态不同，电流集中位置和电极表面状态还会随每次放电改变；两个积分值相近的序列，仍可能产生不同的点火延迟、侵蚀和参数漂移。若原厂没有给出等效模型，应把目标序列当作独立条件验证。
波形相同才有基本的比较前提
8/20 µs、10/350 µs 和 10/1000 µs 不只是三个时间标签。它们定义了不同的上升沿和持续时间，因此会带来不同的电荷转移、热量和电极侵蚀。峰值相同的 10/350 µs 脉冲通常不能按 8/20 µs 额定值判断，较低峰值的长尾脉冲也不一定比高峰值短脉冲更轻。
TDK 的浪涌放电器技术资料把冲击放电电流定义为具有规定时间波形的峰值，并以 ITU-T K.12 为例分别给出：额定电流下 8/20 µs 十次、10/350 µs 一次、10/1000 µs 三百次。这里的次数不是可互换的“寿命单位”，而是每一种波形自己的试验序列。
实际电路中还要确认 GDT 支路的真实电流，而不是只引用发生器的标称短路电流。串联阻抗、走线、前后级 MOV 或 TVS、耦合网络以及被保护负载都会改变分流波形。有关波形、极性和间隔的整机试验边界，可继续阅读浪涌测试的极性、间隔与次数。
次数之外，还要保留极性、间隔和样品历史
两电极 GDT 对正负冲击通常都要验证，三电极器件还可能需要分别检查两侧通道。资料若规定正负各若干次，就不能只做单一极性再把次数翻倍。脉冲间隔同样影响器件冷却、去电离和下一次点火状态；未经原厂依据，不能把 60 s 间隔的结果用于几秒内连续出现的浪涌簇。
重复试验还必须从已知样品状态开始。先经历过一次接近单次最大值的器件，不能再按新样品的 10 次或 300 次等级使用。生产筛选、焊接热史、现场浪涌和工频续流都会改变后续状态，因此维护方案不能只记录“没有短路”，还应记录累计事件和关键参数漂移。
“没有击穿损坏”不是完整的寿命终点
GDT 每次放电都会在电极和内部气体系统上产生应力。重复冲击后的问题可能表现为直流击穿电压漂移、冲击击穿电压变化、绝缘电阻下降、外观或密封异常，也可能表现为短路或开路。规格书中的 service life 合格，需要回到该系列规定的试后限值，不能只看器件是否还能产生火花。
直流击穿电压与冲击击穿电压本来就使用不同电压上升率。要判断试后漂移，应使用相同方法进行前后比较，不能用万用表或任意高压源代替。相关测试差异见GDT 直流与冲击击穿电压说明。
电源线路应用还要单独考虑续流。浪涌结束后，如果工频或直流电源继续维持电弧，器件承受的已不只是短冲击电流。续流熄灭能力、源电压、源阻抗和后级限流必须独立验证，不能从 8/20 µs 冲击电流额定值推导；可参见GDT 续流与熄弧边界。
怎样把应用要求转换成可验证的试验
- 锁定完整 GDT 料号，分别抄录单次最大冲击、规定次数的标称冲击、长脉冲和工频放电项目，不合并单位或波形。
- 定义安装点可能出现的波形、峰值、极性、事件总数、最短间隔、环境温度和源阻抗，并说明这些条件来自标准、现场记录还是设计假设。
- 在实际保护拓扑中测量 GDT 支路电流与两端电压，同时记录其他保护器件的分流，避免用发生器面板值代替器件应力。
- 按最坏但合理的顺序进行重复试验，并保留未受试对照样品。不能先做寿命序列，再把同一只样品当作新件验证单次最大值。
- 试后重新检查直流/冲击击穿、绝缘电阻、外观、密封和电路功能；对电源应用还要验证续流、短路后果和上游保护协调。
器件通过原厂 service life 项目，只能证明该器件在规定序列及判据下的能力。整机是否满足 IEC 61000-4-5 或其他系统要求，还取决于耦合方式、发生器阻抗、保护位置、接地、布线和功能判据。需要整理具体条件时，可通过UBAEC 联系页面提交拓扑、波形和目标寿命。
常见问题
5 kA 单次额定值能否按 1 kA 使用五次？
不能这样线性换算。电极侵蚀、热过程、点火状态和参数漂移都不是“电流乘次数守恒”。只有数据表明确给出相同波形下的五次或更高次数额定值，或原厂/验证试验提供证据，才能支持该用法。
浪涌峰值低于标称冲击电流，就一定能无限重复吗？
不是。标称值仍绑定规定次数、间隔、极性和试后判据。实际寿命还受波形尾部、温度、样品历史和续流影响，低于某个峰值不等于无限寿命。
只做一次最大冲击试验是否足够？
如果产品在寿命期内可能遭遇多次浪涌，就不够。单次试验验证的是一次极限事件，重复试验验证的是累积应力；两者的样品组、顺序和终点应分别定义。
结论
GDT 的单次最大冲击电流不能代表重复浪涌寿命。正确做法是保留完整条件：具体料号、波形、峰值、次数、极性、间隔、温度、样品历史和试后限值，并在实际保护拓扑中测量器件支路应力。只有把器件 service life 数据与整机事件模型和终点验证对应起来，才能判断某个 GDT 是否真的适合目标寿命。
参考：TDK Electronics, Surge Arresters Product Profile 2025；Bourns, 2018 Series GDT Datasheet；Littelfuse, CG8 Series GDT Datasheet。
