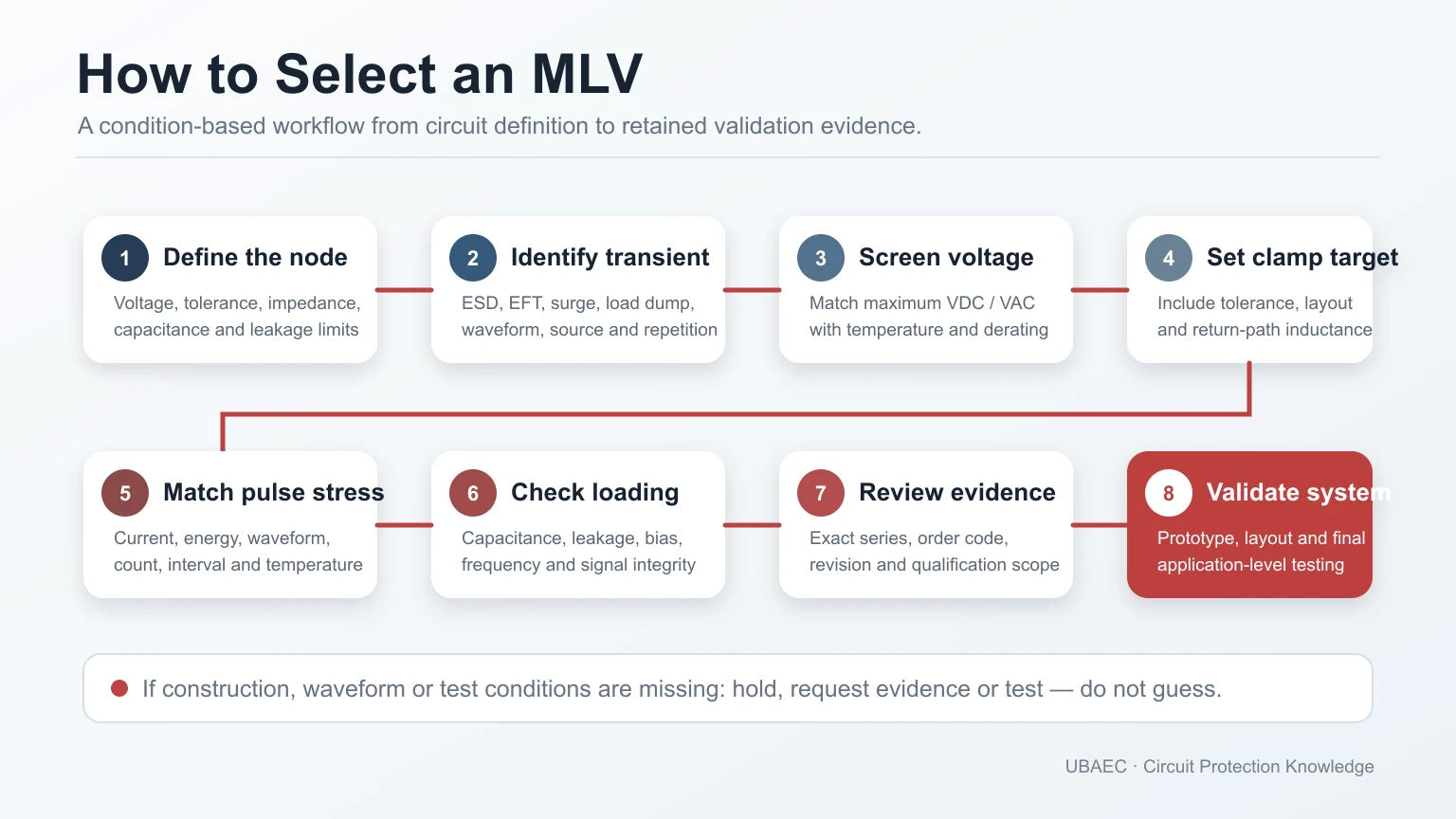

选择多层片式压敏电阻（MLV）不是只找一个标称电压或封装尺寸，而是把受保护电路、瞬态源、允许残压、脉冲条件、信号负载、环境、PCB 布局，以及当前有效的完整订购代码及其证据串联起来的工程流程。
系列页面用于初步发现；最终选型应依据准确的规格书和整机测试。
步骤 1 — 定义节点再查看元件
记录要保护的内容以及抑制器的连接位置：
Related Post
- 电源轨、地参考信号、差分线或裸露接头；
- 正常直流电及其任何交流/均方根成分；
- 供电裕度、充电、纹波和暂时过压；
- 源阻抗和负载阻抗；
- 下游设备可容忍的最大电压；
- 可接受的电容值和漏电流
- 预期的瞬态电流返回路径。
没有这些输入，一个部件编号可能看起来合理但无法验证。
步骤2——识别瞬态现象
分别识别静电放电（ESD）、电气快速瞬变（EFT）/突发、开关尖峰、8/20 µs 浪涌、10/1000 µs 或毫秒脉冲、汽车瞬态和安装级浪涌。记录波形或发生器、源阻抗、峰值水平、极性、事件次数、间隔和温度。
若瞬态来源未知，应先制定测试计划或测量任务，而不是套用无关额定值。元件的 AEC-Q200 资格状态或 IEC 标准引用，不能替代具体应用中的瞬态定义。
步骤3——设定连续电压约束
筛选候选器件，使其最大连续VDC（以及适用时的VAC）能够覆盖最坏的正常工作条件，并进行必要的降额。不要将Vvar或Vc用作连续电压限制。考虑可能持续时间过长而不能视为瞬态的异常但预期状态。
第4步 — 定义钳位目标
从受保护电路的电压限值开始，而不是MLV目录。构建预算包括：
- 在预期电流和波形下的MLV动态钳位；
- 元件公差和温度；
- 迹线、过孔及返回路径上的感应电压；
- 绕过MLV的耦合路径；
- 与其他保护阶段或串联阻抗的协调。
不同电流点的数据表Vc并不能证明受保护节点会保持在其限值以下。
第5步 — 匹配脉冲电流、能量和重复次数
比较候选器件的脉冲证据与实际事件。保持Imax与钳位测试电流分开。将能量与波形/持续时间关联起来。分别检查单脉冲、重复脉冲和寿命或降解限制。
对于长期汽车或电源相关事件，需要特定应用的证据和协调的安全/失效控制措施。短暂的8/20 µs评级不能证明负载瞬变或安装浪涌的适用性。
步骤6 — 检查电容、漏电流及频率行为
在电源和较慢的控制节点上，多层片式压敏电阻（MLV）的电容可能是可接受或有用的。在高速线路上，需与通道的信号完整性预算进行筛选比较。仅在同一匹配频率、幅度/偏置、温度以及典型/最大值基础上比较电容。
对于阵列或滤波结构，检查确切的等效电路和插入损耗数据。仅凭电容无法预测完整频率响应。漏电流必须在实际工作电压和温度下进行检查，特别是在电池供电或高阻抗电路中。
步骤 7 — 确认构造与拓扑
验证候选产品是否为构造确认的多层片式压敏电阻（MLV），而不是塑封贴片压敏电阻（MOVs）、树脂/聚合物抑制器或含糊不清的“SMD 压敏电阻”。对于阵列，需确认元件数量、引脚排列、共享端子以及单线与封装的额定值。
在比较相邻保护技术前，请先参阅MLV 术语与产品边界。
步骤 8 — 检查封装、温度和装配
确认尺寸、焊盘图形、端电极表面处理、焊接工艺、工作/存储温度、降额、电路板弯曲风险及检测需求。较大封装可能提供不同的脉冲等级，但仅凭封装大小不能作为电气交叉替代评估。
使用 MLV 布局、安装和焊接指南 进行电流路径和陶瓷机械控制。
步骤 9 — 验证资格、修订和生命周期
确认资格证据覆盖准确的订购代码、修订版本和温度范围，并再次确认目标地区使用的是当前系列与最新规格书。系列营销页面、旧分销商记录或归档 PDF 可能有助于发现线索，但不能证明当前供货或资格状态。
可靠性、标准与失效模式指南 分开组件规格、认证、设备免疫和任务配置证据。
步骤 10 — 在差异日志中比较候选项
| 领域 | 候选 A | 候选 B | 决策 |
|---|---|---|---|
| 构造与拓扑 | 确切证据 | 确切证据 | 匹配/保留 |
| VDC/VAC 和降额 | 值+条件 | 值+条件 | 通过/未决 |
| Vvar | 范围+测试电流 | 范围+测试电流 | 可比/需测试 |
| Vc | 电压+电流+波形 | 电压+电流+波形 | 可比/需测试 |
| Imax/能量/重复 | 原始条件 | 原始条件 | 通过/未决 |
| 电容/漏电流 | 条件+依据 | 条件+依据 | 信号/电源匹配 |
| 温度/认证 | 确切范围 | 确切范围 | 通过/缺口 |
| 修订/生命周期 | 当前证据日期 | 当前证据日期 | 可用/确认 |
不要用零、家族最大值或其他封装的数值填补缺失值。标记为未解决，并请求供应商确认或测量。
第11步——设计PCB保护路径
将分流器件放置在暴露点附近，尽量减小回路并定义瞬态电流返回印刷电路板（PCB）的位置。检查与串联阻抗、滤波器、瞬态电压抑制（TVS）二极管、主要浪涌装置或熔丝的协调性。系统拓扑结构可能与选择的MLV曲线一样重要。
第12步——验证实际系统
在代表性的PCB上，使用所需的生成器、耦合方法、极性、严重程度、顺序、温度和接受标准，测试所选的订单代码。监测受保护节点，在必要时，在重复应力前后监测漏电流、电容或Vvar。
元件评级或资格认证不证明设备、模块或车辆符合要求。保留最终测试报告、PCB修订版、器件批次/订单代码及验收结果的设计记录。
快速拒绝条件：
- 连续电压过低或未指定；
- Vc未标明电流/波形或超出钳位预算；
- 脉冲证据使用无关的波形；
- 电容或漏电流与节点不兼容；
- 构造或阵列拓扑未解决；
- 温度、资格、生命周期或组装范围缺失；
- 建议依赖于家族最大值而非确切的订单代码。
概要
安全选择MLV从系统输入开始，逐步到条件匹配的产品证据，最终进行PCB/系统验证。它不始于封装照片或单一标称电压。
