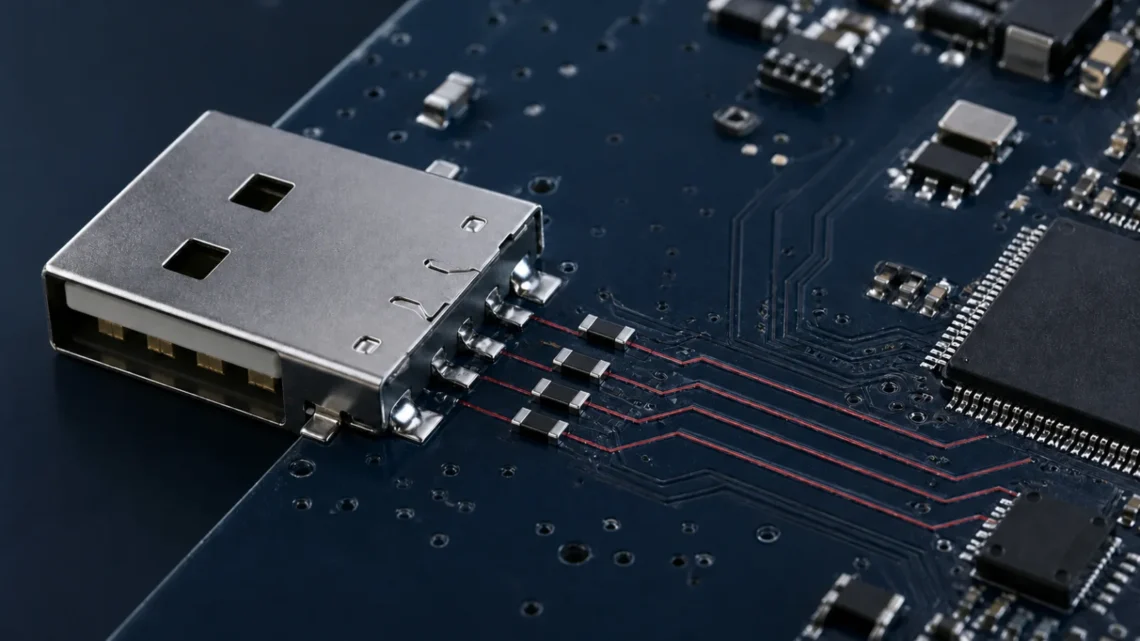

一个USB连接器是ESD的入口点，但添加分流器件也可能加载数据对。合适的USB 2.0保护设计必须在达到接收器之前将放电转移走，同时保持D+和D−在信号完整性预算内。
低电容 MLV 可以作为 USB 2.0 的防护候选，但仅凭“低电容”标签不能完成选型。具体料号、PCB 布局、回流路径和最终产品必须同时满足通信与 ESD 要求。
锁定USB范围和每个引脚
首先识别存在的连接器和功能。USB 2.0 使用 D+ 和 D− 进行数据传输，但同一连接器也可能暴露 VBUS、屏蔽层、标识、CC、SBU 或 SuperSpeed 接触点。USB Type-C 是一种连接器系统，并不意味着每个引脚具有相同的电压、带宽或保护要求。
本文讨论 USB 2.0 数据线的 ESD 防护，不能把 USB 2.0 的 MLV 建议直接套用于 USB 3.x、USB4、HDMI、DisplayPort、CC/SBU 或供电线路。带宽要求更高的接口应参考高速端口防护指南，另行评估低电容器件带来的技术取舍。
定义ESD事件和受保护节点
记录适用的 IEC 61000-4-2 或客户测试等级、接触/空气放电方式、极性、放电点、发生器网络、放电次数、工作状态和功能验收标准。还要明确电压需要限制在哪个节点：连接器焊盘、保护器件焊盘，还是收发器引脚。
MLV规格书可能列出IEC 61000-4-2能力、8/20 µs钳位电压或响应时间声明。这些是不同类型的证据。组件测试不能证明装配产品，且浪涌Vc不等于IC的动态ESD电压。参见MLV可靠性及标准指南。
选择电气窗口
| 参数 | USB 2.0 设计问题 | 暂缓定型的情形 |
|---|---|---|
| 连续电压 | VDC 是否涵盖了所有有效的 D+/D− 偏置、公差和有电/无电状态？ | 仅检查了名义信号电平 |
| 漏电流 | 保证的漏电流会保持温度变化下的偏置、检测和待机行为吗？ | 仅有一个室温典型值可用 |
| 电容值 | 每条线的最大负载是否符合通道要求，包括公差、频率、偏置和PCB寄生参数？ | 使用名义或非匹配频率的数据 |
| 压敏电压 | 适用的最小值、标称值、最大值范围及测试电流是多少？ | 把 Vvar 当成工作电压或钳位电压 |
| 浪涌钳位 | 在指定电流和波形下会发生什么压敏电压Vc？ | 不同电流下的测量值进行比较 |
| ESD响应 | 支持结果的测试设备是什么？包括发生器、夹具、节点和测量带宽？ | 使用静态电压等级作为动态钳位证明 |
可结合MLV 参数与测试条件指南解读数据。第一方资料也说明测试条件为何重要：Eaton 的 MLVB 表格在零偏置、1 Vrms、1 MHz 条件下测量电容，而带星号的低电容型号采用了与其他条目不同的脉冲电流来测量钳位值。比较时不能忽略这些脚注。
低电容是权衡，而非胜者标签
一般而言，较低的电容会减少分流负载，但并不自动提供最低保护节点电压或最大脉冲能量。在某些MLV家族中，超低电容选项也可能具有更高的压敏电压和钳位电压。收发器限制、事件波形和通道预算必须一起评估。
仅在匹配的电压、电容、波形、温度、封装和布局条件下，比较MLV与TVS/ESD二极管阵列或其他抑制器。MLV与TVS指南和MLV与聚合物/树脂指南避免泛泛的技术宣称。
选择离散或多线拓扑结构
两颗分立 MLV 便于按每条线路分别放置和采购；集成双路或阵列器件则可能简化布线。确认额定值究竟适用于单个元件、单条线路、同时受冲击状态还是整个封装，并在确认焊盘图形前画清内部电路。
对于D+和D−，考虑电容不匹配以及绝对负载情况。封装对称性不能抵消不等效通孔、焊垫、走线和返回路径的寄生效应。
将保护器置于ESD电流路径中
从电气路径的角度，将保护网络靠近入口点：放电应遇到保护器及其预期返回路径，而不是通过长分支到达收发器。远离高电流回流路径，并尽量减少感性环路。
连接器屏蔽、机壳策略、数字地、外壳和电缆决定了电流可以流动的位置。不要仅仅因为MLV物理上靠近连接器就将ESD通过狭窄的逻辑地迹线进行路由。请根据MLV布局和装配指南审查焊盘图形、焊接工艺和电路板弯曲情况。
使用精确的PCB验证信号完整性
单一电容数值无法代表完整互连。应在实际通道中测量或仿真具体 MLV 型号、封装、焊盘、过孔及放置位置，并采用产品要求的方法验证，例如眼图、时域反射（TDR）、插入损耗/回波损耗、边沿时序、误码率或功能裕量。
相关情况下测试多个角点：最小/最大器件电容、组件公差、PCB版本、电缆/连接器、温度和制造差异。评估板通过并不自动意味着产品外壳和布线也通过。
在系统级验证ESD结果
- 基线:记录USB枚举、传输行为、信号裕量、漏电流和待机电流
- 动态测量:使用合适带宽并用受控探针/测试夹观察受保护节点波形
- 整机 ESD：测试最终连接器和外壳上的放电点，覆盖两种极性、规定放电次数和工作状态。
- 功能监控：检测复位、断开连接、损坏传输、锁存或永久性损伤。
- 去应力审查：重新检查漏电流、压敏电压、通信裕度和物理状态。
- 可追溯性：保留MLV的订单代码/批次、PCB版本、电缆、固件、设备和设置的照片
应用多层片式压敏电阻的工程选择流程冻结BOM前。若引入替代品，需重复证据和PCB测试，而不能假设相同封装和电容意味着相同性能。
最小询价数据
- USB连接器类型及每个受保护引脚/功能；
- USB 2.0收发器/SoC及受保护引脚限制；
- 数据线偏置，有电/无电状态和漏电流预算；
- 最大允许电容，平衡与信道损耗预算；
- 静电放电标准，等级，网络，点位，极性，数量和接受度；
- 原理图，布局，屏蔽/地线路径，电缆和外壳；
- 温度，封装，生命周期和生产限制。
总结
USB 2.0 多层片式压敏电阻保护需要匹配的电气和物理设计：精确的电压/漏电流、电容、钳位条件、D+/D− 平衡、位置和返回路径。只有在最终产品进行信号完整性和系统静电放电验证后才能获得批准。
还可以查阅MLV 技术资源与规格书库、返回MLV 知识地图，或通过技术咨询提交接口类型、原理图和测试计划。
