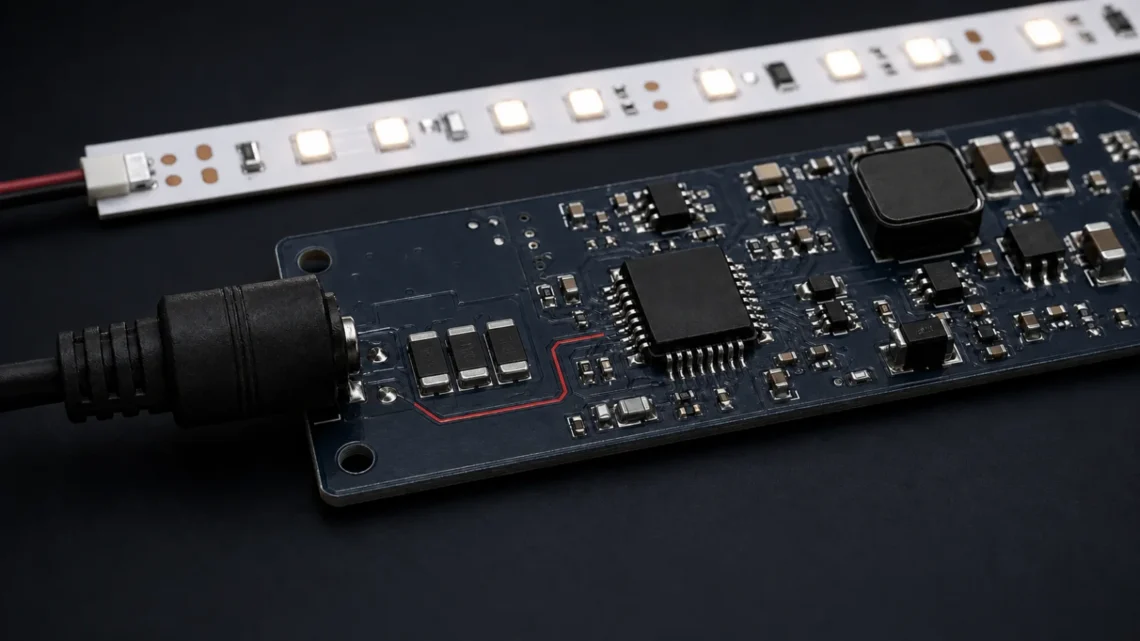

直流 LED 模块可能因连接器 ESD、电缆引起的尖峰、驱动切换、线路中断或上游电源耦合的瞬态而受损。这些事件的源阻抗、持续时间和能量并不相同。多层片式压敏电阻可以作为紧凑的局部并联防护器件，但必须先测量受保护节点和瞬态参数。
首先将交流安装边界与本地直流板分开。小尺寸板级MLV用于LED输出，并不自动成为交流电源浪涌保护装置。输入保险丝、绝缘性、爬电距离和间隙、协调SPD或MOV、驱动隔离及安全要求仍为独立的工程控制。专用交流输入和高能量边界指南仍需由专业人员进行安全审查，因此不应从本页推断出任何主电路技术决策。
定位保护边界
| 节点 | 典型关注点 | 定型前问题 |
|---|---|---|
| 交流输入 | 安装浪涌、暂时过压、故障电流及安全性 | 是否需要认证的协调上游防护阶段？ |
| 直流输入轨 | 适配器/电缆瞬态、热插拔、反接和开关过冲 | 到达板上的电压、源阻抗、持续时间和重复频率是多少？ |
| 驱动器输出 | 开负载行为，电缆电感和切换沿 | 什么钳位窗口能保护驱动器和LED调节？ |
| 远程LED板 | 用户或连接器ESD及局部布线尖峰 | 电流可以在不穿越受保护电路的情况下被分流到哪里？ |
可先阅读多层片式压敏电阻知识概览和参数与测试条件指南。选择连续工作电压前，应记录正常母线电压、公差、纹波、启动和故障状态。V1mA 或其他击穿值不是允许的直流工作电平。
保留每项额定值的测试条件
KYOCERA AVX 的 TransGuard 资料说明，仅看参数列名并不安全。该资料分别列出直流与交流工作电压、1 mA 直流典型击穿电压、指定电流下的钳位电压、工作电压下的漏电流、10/1000 µs 波形下的瞬态能量、8/20 µs 波形下的最大峰值电流，以及指定频率和幅度下的电容。具体料号所在行及其定义必须作为一个完整证据单元。
不要直接将8/20 µs最大峰值电流值与10/1000 µs能量值进行比较。没有测试电流的钳位电压不能使用。还要检查温度降额、公差、应力后的漏电流、焊接和机械状况。多层片式压敏电阻选择工作流程 保持这些门按顺序排列。
LED证据能证明什么和不能证明什么
TDK 报告了一项实际设备实验：采用资料所列片式压敏电阻后，LED 在规定的 IEC 61000-4-2 接触放电序列中仍能保持工作。这说明在该外壳、电路板、放电点和元件配置下实现局部 LED ESD 防护具有可行性，但不能据此确定开关浪涌能量、重复寿命，也不能推广到所有 LED 驱动器。
对于直流电源轨或长电缆，应在连接器、MLV 和受保护节点处捕捉电压和电流。仅从测量波形或可辩护的源模型中计算能量。重复性很重要：能够存活一次脉冲的部分在突发期间和应用任务配置中可能会积累加热或参数漂移。使用可靠性与失效模式指南。
高压MLV是例外型号
一些制造商提供面向电源、网络和 LED 应用的高压多层片式压敏电阻。例如，Sunlord 的 SVMH 资料列出特定型号的 AC/DC 工作值、压敏电压、钳位条件、8/20 µs 峰值电流和 10/1000 µs 能量。这些证据仅适用于所列尺寸和料号；2220 尺寸某一行的高数值不能套用到更小尺寸，也不能扩展成通用的“MLV”结论。
INPAQ的MLVS HV页面标识了工业LED和GFCI应用以及公共认证声明，但建议用户联系公司获取详细支持。在当前没有详细的规格书之前，UBAEC不应从该页面发布数值选择限制。比较构造边界MLV与SMD MOV及圆盘型MOV对比。
协调保护堆栈
合适的方案可能组合熔断器或限流器、交流输入 MOV/SPD、TVS 二极管、局部 MLV、RC 吸收网络、EMI 滤波器、接地与机械屏蔽。具体组合取决于故障电流、瞬态持续时间、残压窗口、漏电流、电容、可用空间及失效表现。可参考MLV 与 TVS 二极管比较，不存在适用于所有场景的唯一优胜者。
如果继电器、线圈或电机共用电源，请单独进行感性负载审查。其释放时间和重复能量问题不同于LED ESD，且专用指南在出版评审完成前不会链接。使用布局、安装和焊接指南保持瞬态返回路径短而受控。
最终驱动器和模块验证
- 捕获温度范围内正常、启动、关机、开载、热插拔和故障电压。
- 定义ESD或浪涌发生器、耦合路径、源阻抗、极性、脉冲数量及间隔。
- 测量候选器件的电流并通过驱动器和LED的剩余电压。
- 检查应力期间和之后的调节、闪烁、调光、通信和重启行为。
- 进行重复性和温升测试以匹配实际事件频率；检查漏电流，V1mA 电漂移和物理状态。
- 在最终PCB、电缆、外壳、连接器、驱动固件和生产替代品上重复测试。
IEC 61000-4-5 定义了设备浪涌测试；它并不将组件评级转化为最终设备合规或直击雷能力。发布需要最终驱动器和模块的结果。
最小询价数据
- AC/DC 边界、拓扑结构、隔离状态和受保护节点；
- 母线电压、公差、纹波、故障和开载限制；
- 瞬态波形、源阻抗、重复性和温度；
- 所需的钳位窗口、漏电流、电容、封装和失效响应；
- 候选器件的准确料号，以及最终 PCB、电缆和外壳测试计划。
总结
仅当精确的电压、钳位、能量、重复性和热学证据符合测量事件时，才在直流母线或LED模块上使用MLV。保持AC安装保护和型号特定的高压例外可见。
可查阅多层片式压敏电阻技术资源与规格书库，或返回多层片式压敏电阻知识地图。
